Радиальный вентилятор K3G560-AQ04-01 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 17175 куб. м. Его вес составляет 69,7 кг.
Описание вентилятора K3G560-AQ04-01
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G560-AQ04-01 | |
| Двигатель | M3G150-NA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1750 |
| Входная мощность | W | 4700 |
| Потребляемый ток | A | 7,3 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 69,7 kg |
| Размер двигателя | 560 mm |
| Типоразмер двигателя | 150 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Материал кронштейна крепления | Сталь, с лакокрасочным покрытием черного цвета |
| Материал диффузора | Листовая сталь, оцинкованная |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согласно стандарту EN 61000-6-3 (Бытовая техника), за исключением стандарта EN 61000-3-2 для приборов для профессионального использования с общей номинальной мощностью свыше 1 кВт |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730-1 |
Производительность

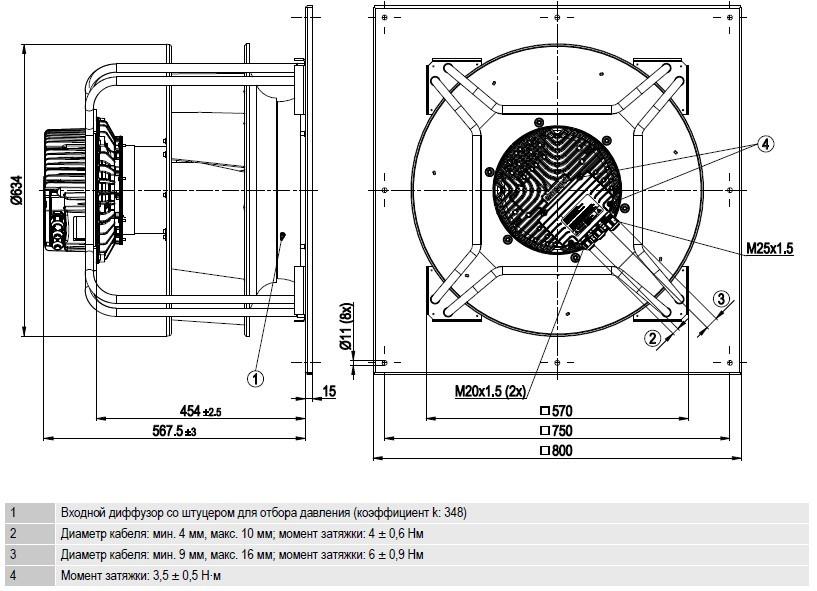

Габаритные размеры

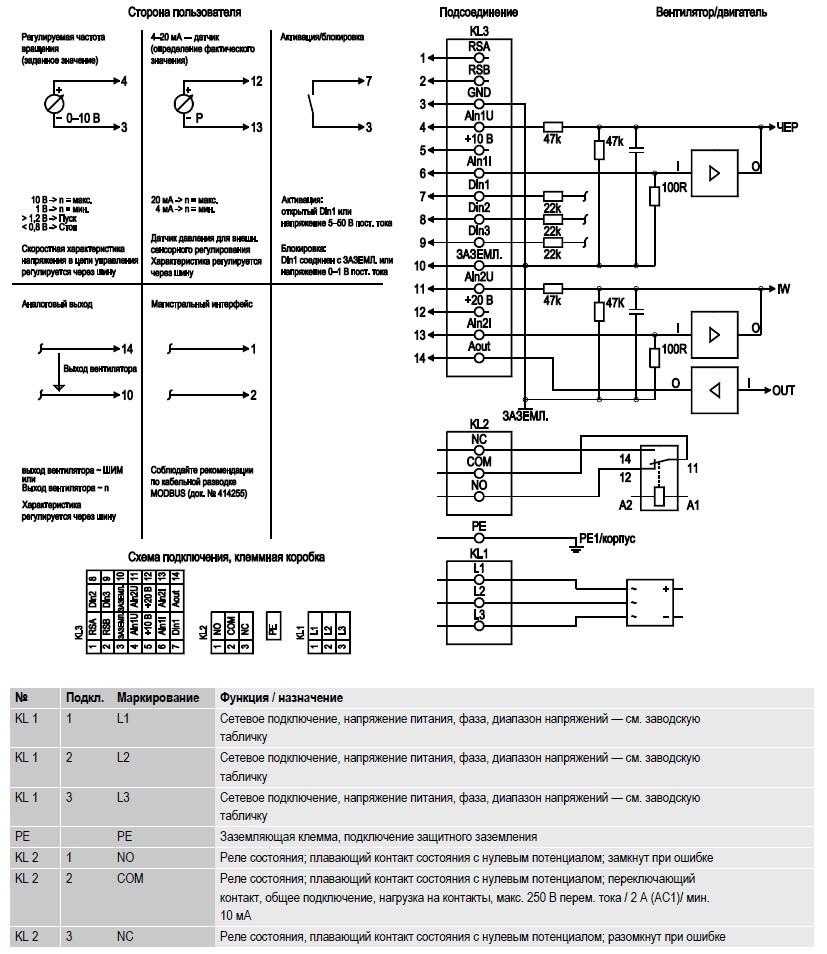

Схема подключения K3G560-AQ04-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от компании Ebmpapst.
Модель K3G560-AQ04-01/K3G560AQ0401 – это высококачественный продукт, который сочетает в себе надежность, эффективность и инновационные технологии. Он представляет собой компактное устройство с прочным корпусом и мощным двигателем, способным генерировать большой поток воздуха при минимальном уровне шума.
Одной из главных особенностей данной модели является ее высокая производительность. Благодаря использованию передовых технологий и материалов высокого качества, этот вентилятор способен обеспечить эффективное охлаждение даже в самых экстремальных условиях. Он идеально подходит для использования в системах охлаждения компьютеров, серверов, промышленного оборудования и других устройств.
Кроме того, модель K3G560-AQ04-01/K3G560AQ0401 отличается надежностью и долгим сроком службы. Ее компактный размер позволяет устанавливать ее даже в самых ограниченных пространствах, а специальная конструкция лопастей обеспечивает бесперебойную работу при высоких скоростях вращения.
Вентилятор радиального типа от Ebmpapst – это не только функциональное устройство, но и стильный элемент интерьера. Его эргономичный дизайн и минималистичный вид позволяют легко интегрировать его в любую систему охлаждения или вентиляции без нарушения единого стиля.
Если вы цените качество, эффективность и надежность – то модель K3G560-AQ04-01/K3G560AQ0401 от Ebmpapst будет для вас оптимальным выбором. Независимо от того, нужен ли он для профессионального использования или для повседневной жизни, этот вентилятор гарантирует высокую производительность и комфортные условия работы. Приобретайте лучшее – выбирайте вентилятор радиального типа от Ebmpapst!
