Модель Ebmpapst R3G560-AG21-01 – это вентилятор центробежного типа, максимальная производительность этой модели составляет 12150 куб. м. в час. Вес данной модели – 24 кг. Степень защиты IP55.
Описание вентилятора R3G560-AG21-01
| Тип | R3G560-AG21-01 | |
| Мотор | M3G150-FF | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1350 |
| Входная мощность | W | 2160 |
| Потребляемый ток | А | 3,3 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 65 |
Технические характеристики
| Вес | 24 kg |
| Размер двигателя | 560 mm |
| Типоразмер двигателя | 150 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Количество лопастей | 9 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Класс защиты от влаги (F) / класс защиты окружающей среды (Н) | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | -40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согл. EN 61000-6-3 (бытовая сфера) |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730 |

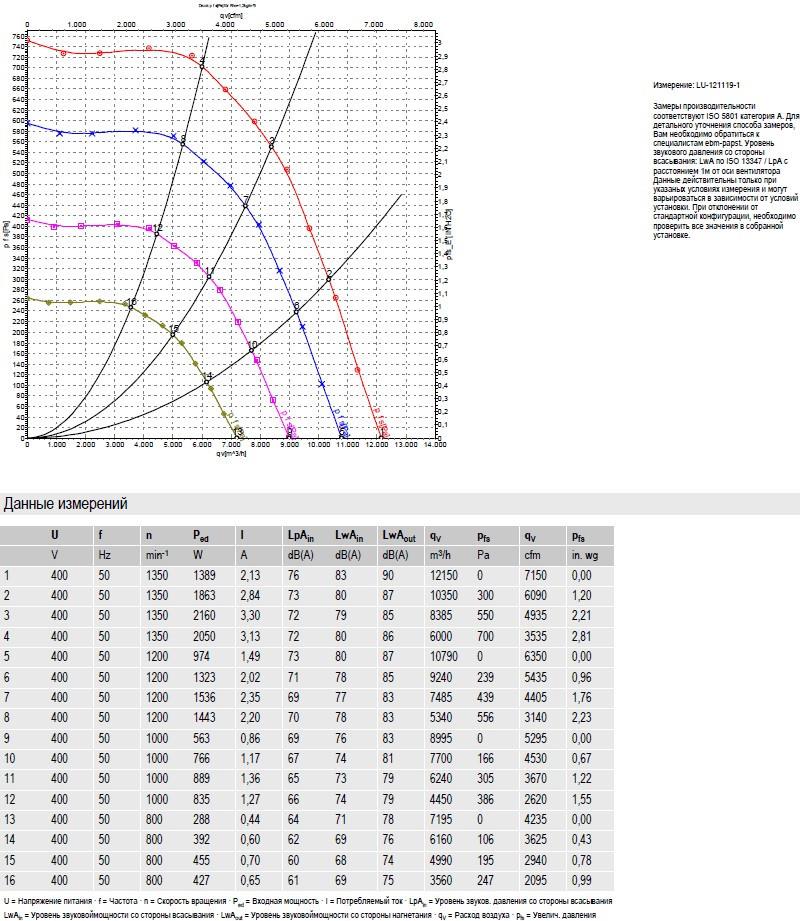

Производительность

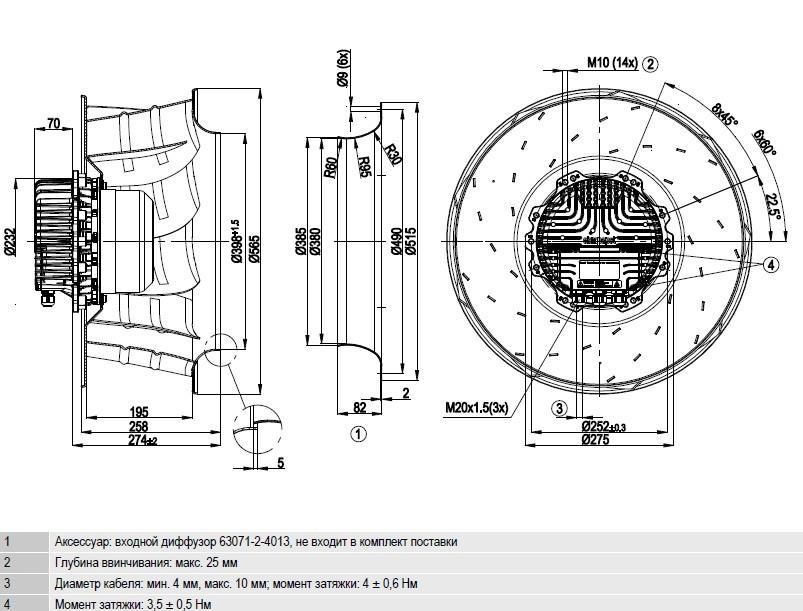

Габаритные размеры
Схема подключения R3G560-AG21-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от известного производителя Ebmpapst.
Модель R3G560-AG21-01/R3G560AG2101 – это надежный и высококачественный продукт, который отличается уникальными характеристиками и превосходной производительностью. Он способен обеспечить мощное движение воздушных потоков с минимальным уровнем шума, что делает его идеальным выбором для использования как в домашних условиях, так и на производстве.
Основная особенность данной модели – это ее компактные размеры при высокой эффективности работы. Благодаря этому она может быть использована даже в самых ограниченных пространствах без потери качества работы. Кроме того, вентилятор обладает высокой степенью защиты от пыли и влаги, что позволяет использовать его даже в самых экстремальных условиях.
Одним из главных преимуществ данной модели является ее низкое энергопотребление. Это делает ее не только экологически чистым решением, но и позволяет сэкономить на электричестве. Кроме того, благодаря использованию передовых технологий и материалов высокого качества, данный вентилятор имеет длительный срок службы без потери своих характеристик.
Вентилятор радиального типа R3G560-AG21-01/R3G560AG2101 от Ebmpapst – это оптимальное сочетание функциональности, надежности и эффективности. Она подходит для широкого спектра применений – от охлаждения компьютерной системы до обеспечения циркуляции воздуха на производственном предприятии. Приобретая эту модель, вы получаете не только качественный продукт, но и уверенность в его безупречной работоспособности на протяжении многих лет. Не упустите возможность обеспечить оптимальные условия для работы вашего оборудования с вентилятором радиального типа от Ebmpapst!
