Радиальный вентилятор K3G450-AQ24-02 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 10915 куб. м. Его вес составляет 56,5 кг.
Описание вентилятора K3G450-AQ24-02
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G450-AQ24-02 | |
| Двигатель | M3G150-FF | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 2040 |
| Входная мощность | W | 2730 |
| Потребляемый ток | A | 4,2 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 60 |
Технические характеристики
| Вес | 56,5 kg |
| Размер двигателя | 450 mm |
| Типоразмер двигателя | 150 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал диффузора | Листовая сталь, оцинкованная |
| Материал несущей конструкции | Листовая сталь, оцинкованная |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | Горизонтальное расположение вала (при напольном креплении) или ротор внизу; ротор вверху — на заказ |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согл. EN 61000-6-3 (бытовая сфера) |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730-1 |
Производительность

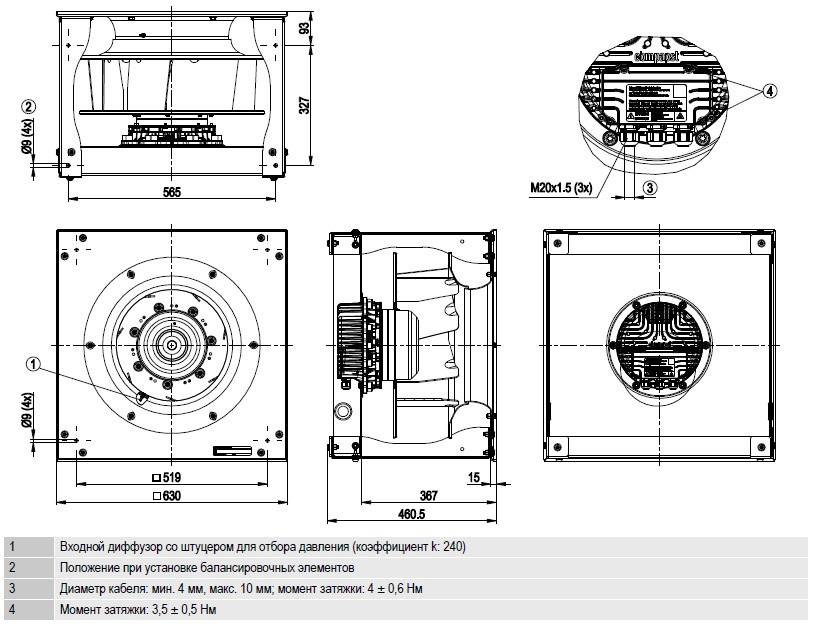

Габаритные размеры
Схема подключения K3G450-AQ24-02
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от компании Ebmpapst.
Модель K3G450-AQ24-02/K3G450AQ2402 – это высококачественный продукт, который сочетает в себе надежность, эффективность и инновационные технологии. Он представляет собой уникальное решение для промышленных объектов, офисных помещений или даже домашних систем кондиционирования.
Основным преимуществом данного вентилятора является его высокая производительность. Благодаря использованию передовых материалов и инженерных решений, он способен обеспечить мощный поток воздуха при минимальном уровне шума. Это делает его идеальным выбором для объектов с повышенными требованиями к шумоизоляции.
Кроме того, вентилятор радиального типа от Ebmpapst обладает уникальной системой регулировки скорости вращения. Это позволяет точно настроить его работу под нужды конкретной системы и достичь оптимального баланса между производительностью и энергоэффективностью. Таким образом, вы сможете сэкономить на электроэнергии и продлить срок службы вашего оборудования.
Надежность – еще один важный аспект при выборе вентилятора радиального типа. Модель K3G450-AQ24-02/K3G450AQ2402 отличается высокой степенью защиты от перегрузок, коротких замыканий и других аварийных ситуаций. Это гарантирует бесперебойную работу вашей системы охлаждения даже при экстремальных условиях.
Наконец, стоит отметить простоту монтажа и эксплуатации данного вентилятора. Он компактен, легко подключается к любому источнику питания и не требует специальных навыков для установки. Благодаря этому, вы сможете быстро и без проблем интегрировать его в свою систему и наслаждаться его превосходной работой.
В заключение, можно с уверенностью сказать, что вентилятор радиального типа от Ebmpapst – это надежное, эффективное и инновационное решение для любых задач по охлаждению и вентиляции. Он сочетает в себе передовые технологии, высокую производительность и простоту использования, что делает его лучшим выбором для любого объекта. Попробуйте его уже сегодня и убедитесь в его качестве!
