Радиальный вентилятор K3G450-AZ30-01 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 12230 куб. м. Его вес составляет 52,7 кг.
Описание вентилятора K3G450-AZ30-01
Номинальные параметры | ||
---|---|---|
Тип | K3G450-AZ30-01 | |
Двигатель | M3G150-IF | |
Фаза | 3~ | |
Номинальное напряжение | VAC | 400 |
Ном. диапазон напряжения | VAC | 380 .. 480 |
Частота | Hz | 50/60 |
Метод опред. данных | мн | |
Скорость вращения | min-1 | 2750 |
Входная мощность | W | 5370 |
Потребляемый ток | A | 8,3 |
Мин. темп. окр. среды | °С | -25 |
Макс. темп.окр. среды | °С | 40 |
Технические характеристики
Вес | 52,7 kg |
Размер двигателя | 450 mm |
Типоразмер двигателя | 150 |
Покрытие ротора | С лакокрасочным покрытием черного цвета |
Материал корпуса блока электроники | Алюминиевое литье |
Материал рабочего колеса | Алюминиевая пластина |
Материал несущей платы | Листовая сталь, оцинкованная |
Материал кронштейна крепления | Сталь, с лакокрасочным покрытием черного цвета |
Материал диффузора | Листовая сталь, оцинкованная |
Количество лопастей | 7 |
Направление вращения | Правое, если смотреть на ротор |
Вид защиты | IP55 |
Класс изоляции | F |
Степень защиты | H1 |
Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
Отверстия для отвода конденсата | Со стороны ротора |
Режим работы | S1 |
Опора двигателя | Шарикоподшипники |
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
ЕМС излучение помех | Согл. EN 61000-6-3 (бытовая сфера) |
Электрическое подключение | Клеммная коробка |
Защита двигателя | Защита от смены полярности и защита от блокировки |
Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
Соответствие продукта стандартам | EN 61800-5-1; CE |
Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730 |

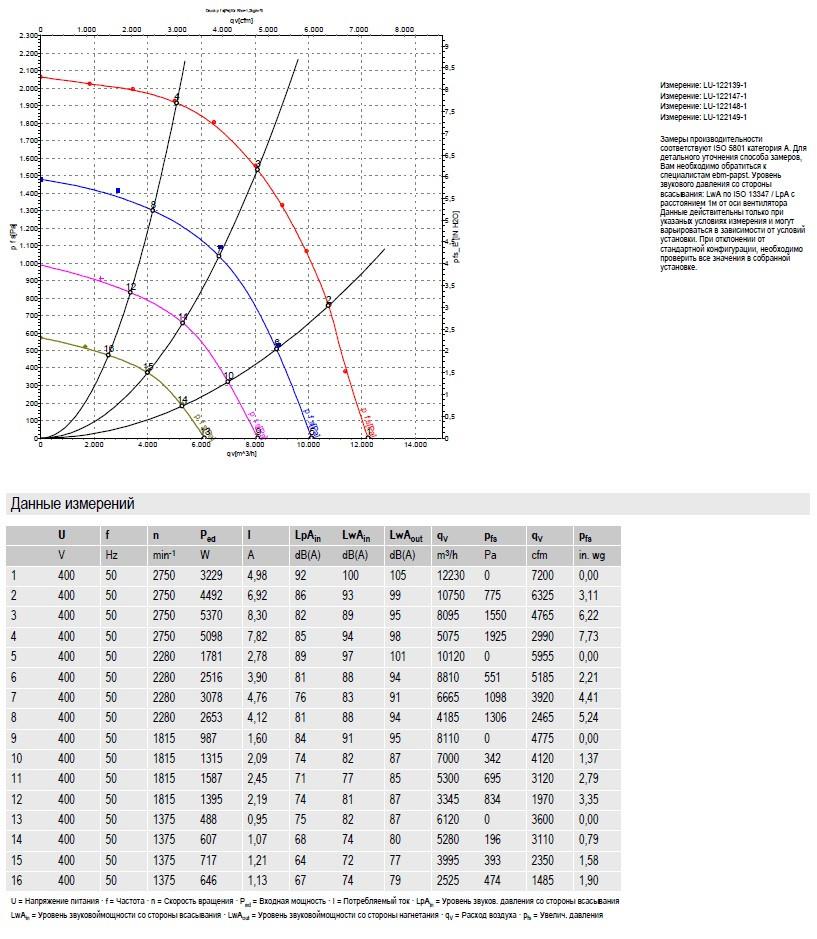

Производительность

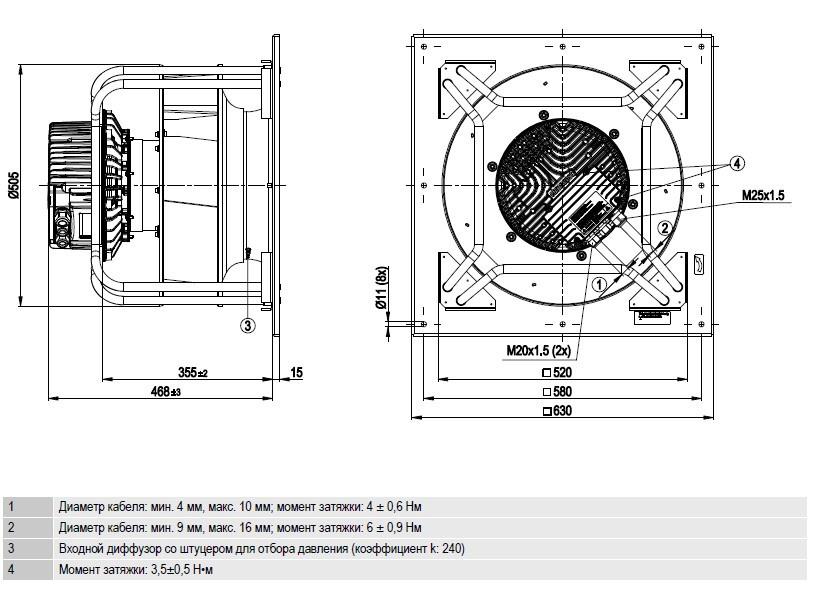

Габаритные размеры

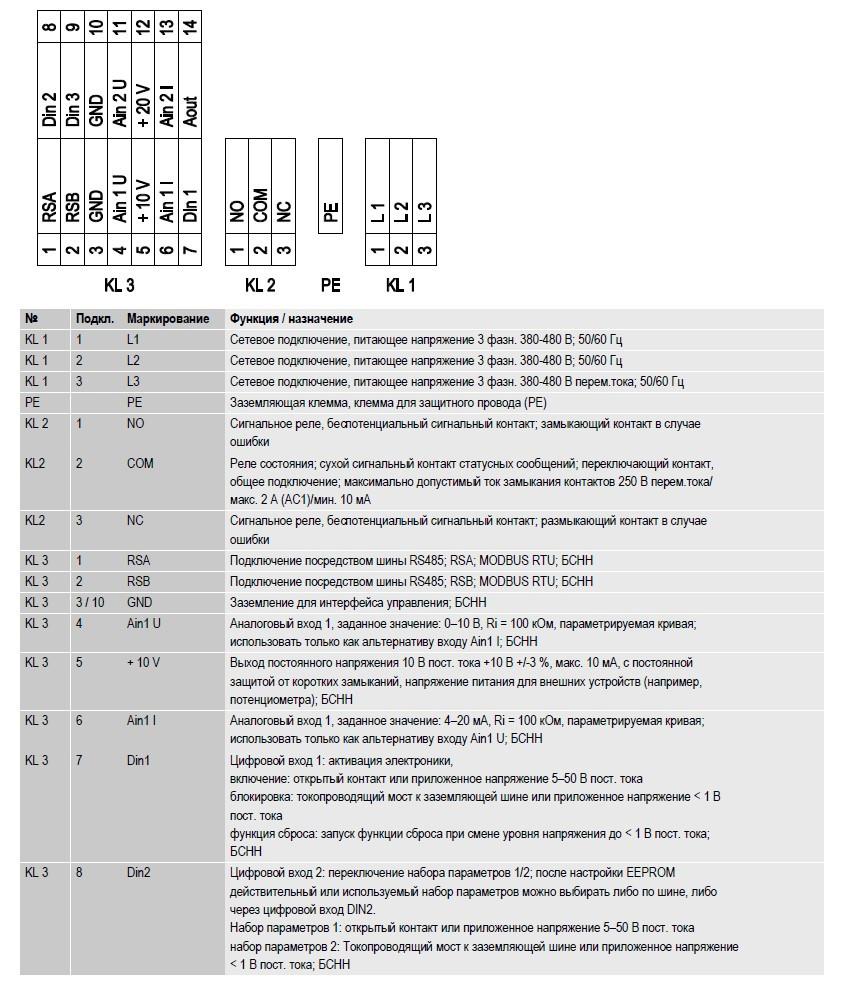

Схема подключения K3G450-AZ30-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от известного производителя Ebmpapst.
Модель K3G450-AZ30-01/K3G450AZ3001 – это надежный и высококачественный продукт, который отличается уникальными характеристиками и превосходной производительностью. Он способен обеспечить мощный поток воздуха при минимальном уровне шума, что делает его идеальным выбором для использования как в домашних условиях, так и на производстве.
Основным преимуществом данной модели является ее компактность и универсальность. Благодаря своим небольшим размерам он может быть легко установлен даже в самых ограниченных пространствах, а также может использоваться для различных целей – от охлаждения оборудования до вентиляции помещений.
Кроме того, вентилятор радиального типа от Ebmpapst имеет высокую энергоэффективность и низкий уровень энергопотребления. Это позволяет существенно снизить расходы на электроэнергию и сделать его экологически чистым решением для вашей системы охлаждения.
Надежность и долговечность – еще одна важная характеристика данной модели. Она изготовлена из качественных материалов, которые обеспечивают ей долгий срок службы без потери производительности. К тому же, благодаря инновационным технологиям производства, этот вентилятор не требует постоянного обслуживания и будет радовать своим работой на протяжении многих лет.
В заключение можно сказать, что модель K3G450-AZ30-01/K3G450AZ3001 от Ebmpapst – это оптимальный выбор для тех, кто ценит высокое качество и надежность. Она сочетает в себе все необходимые характеристики для эффективной работы системы охлаждения и вентиляции, а также обладает привлекательным дизайном, который подойдет к любому интерьеру. Приобретая этот вентилятор, вы получаете не только отличный продукт, но и уверенность в его безупречной работе на протяжении многих лет.
