Радиальный вентилятор K3G800-PV13-01 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 37840 куб. м. Его вес составляет 138,2 кг.
Описание вентилятора K3G800-PV13-01
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G800-PV13-01 | |
| Двигатель | M3G200-QA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1215 |
| Входная мощность | W | 7950 |
| Потребляемый ток | A | 12,1 |
| Мин. темп. окр. среды | °С | -40 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 138,2 kg |
| Размер двигателя | 800 mm |
| Типоразмер двигателя | 200 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал диффузора | Листовая сталь, оцинкованная |
| Материал дистанционных профилей | Алюминий |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Количество лопастей | 5 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Ссылка на температура окр. среды | Допускается разовый пуск при температуре от –40 до –25 °C. В случае длительной работы при температуре окружающей среды ниже –25 °C (например, применение в условиях холода) использовать вентиляторы в исполнении со специальными подшипниками для низких температур. |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | См. в пояснении к чертежу изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Тип подшипников электродвигателя | (с уплотнением) |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение тока э/двигателя – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согл. EN 61000-6-4 (промышленная сфера) |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | UL 1004-7 + 60730-1; EAC; CSA C22.2 № 77 + CAN/CSA-E60730-1 |

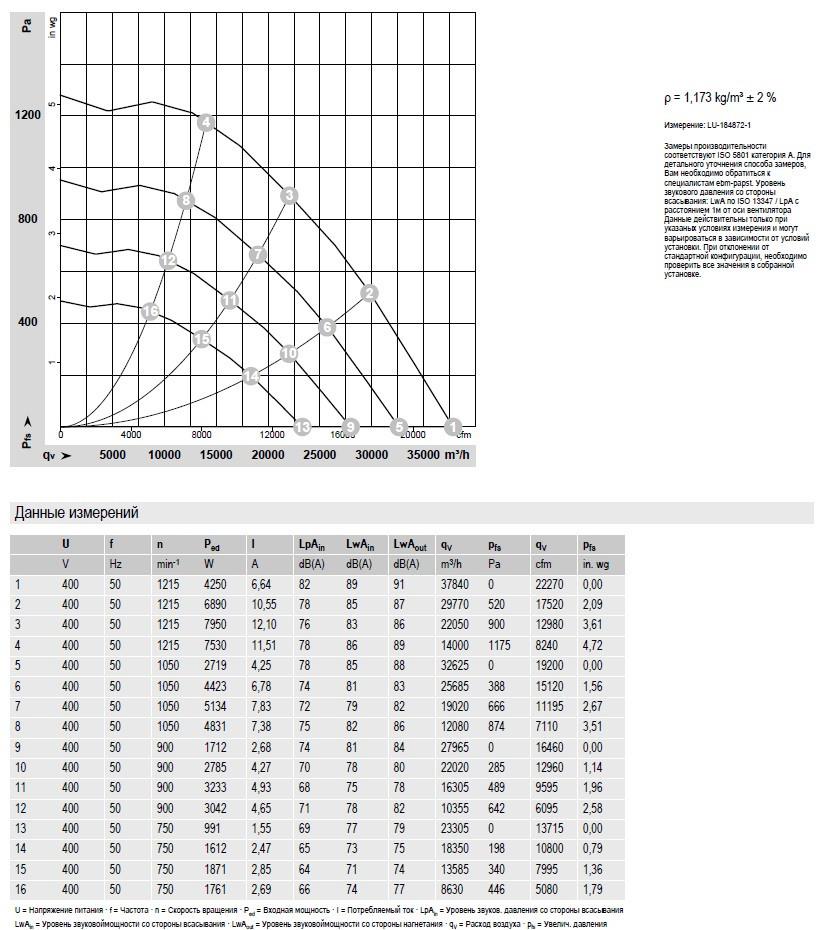

Производительность

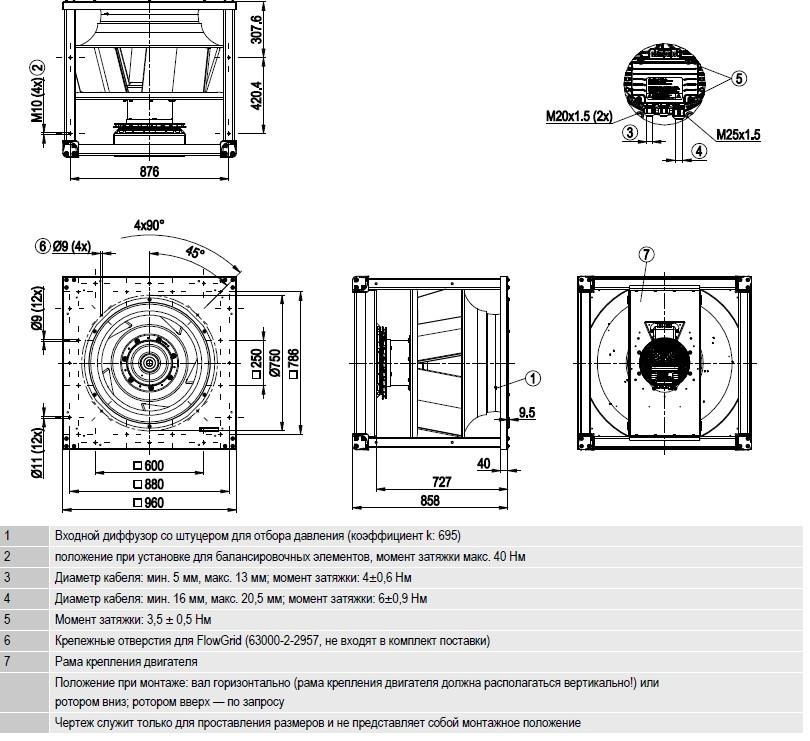

Габаритные размеры

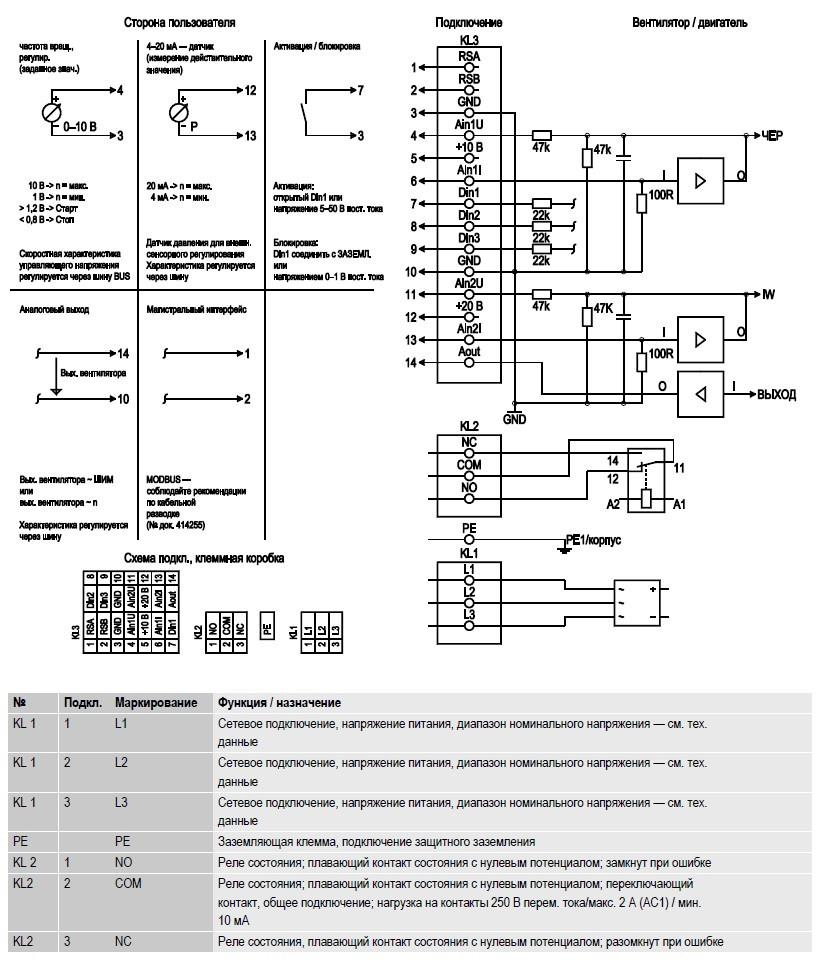

Схема подключения K3G800-PV13-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от компании Ebmpapst.
Модель K3G800-PV13-01/K3G800PV1301 – это высококачественный продукт, который сочетает в себе надежность, эффективность и инновационные технологии. Он представляет собой компактное устройство с прочным корпусом и мощным двигателем, способным генерировать большой поток воздуха при минимальном уровне шума.
Основной особенностью данной модели является ее высокая производительность. Благодаря использованию передовых материалов и технологий производства, этот вентилятор способен работать на длительных интервалах без перегревания или поломки. Это делает его идеальным выбором для использования в интенсивных режимах работы, например, в серверных комнатах или промышленных объектах.
Кроме того, модель K3G800-PV13-01/K3G800PV1301 обладает уникальной системой управления скоростью вращения. Благодаря этому, вы сможете легко настроить работу вентилятора под нужды вашей системы охлаждения. Вы сможете выбрать оптимальный режим работы для достижения максимальной эффективности при минимальном энергопотреблении.
Но это еще не все! Вентилятор радиального типа от Ebmpapst также имеет компактные размеры и низкий уровень шума. Это позволяет его использовать даже в офисных помещениях или жилых зонах без каких-либо неудобств для окружающих.
В заключение, можно сказать, что модель K3G800-PV13-01/K3G800PV1301 – это идеальное сочетание качественного исполнения и передовых технологий. Она обеспечит надежную работу вашей системы охлаждения и создаст комфортные условия для работы оборудования. Приобрести этот продукт – значит сделать правильный выбор в пользу эффективности, надежности и комфорта.
