Радиальный вентилятор K3G800-AR08-01 центробежный тип исполнения. Вид защиты IP54. Максимальная производительность этой модели составляет 34280 куб. м. Его вес составляет 180 кг.
Описание вентилятора K3G800-AR08-01
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G800-AR08-01 | |
| Двигатель | M3G200-QA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1050 |
| Входная мощность | W | 7530 |
| Потребляемый ток | A | 11,6 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 180 kg |
| Размер двигателя | 800 mm |
| Типоразмер двигателя | 200 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал диффузора | Листовая сталь, оцинкованная, с полимерным покрытием светло-серого цвета (RAL 7035) |
| Материал несущей конструкции | Листовая сталь, оцинкованная, с полимерным покрытием светло-серого цвета (RAL 7035) |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP54 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Ссылка на температура окр. среды | Допускается разовый пуск при температуре от –40 °C до –25 °C. В случае длительной работы при отрицательной температуре окружающей среды ниже –25 °C (например, применение в условиях холода) рекомендуется использовать вентиляторы в исполнении со специальными морозостойкими подшипниками. |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | Горизонтальное расположение вала (при напольном креплении) или ротор внизу; ротор вверху — на заказ |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согл. EN 61000-6-4 (промышленная сфера) |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | EAC; CSA C22.2 № 77 + CAN/CSA-E60730-1; UL 1004-7 + 60730 |

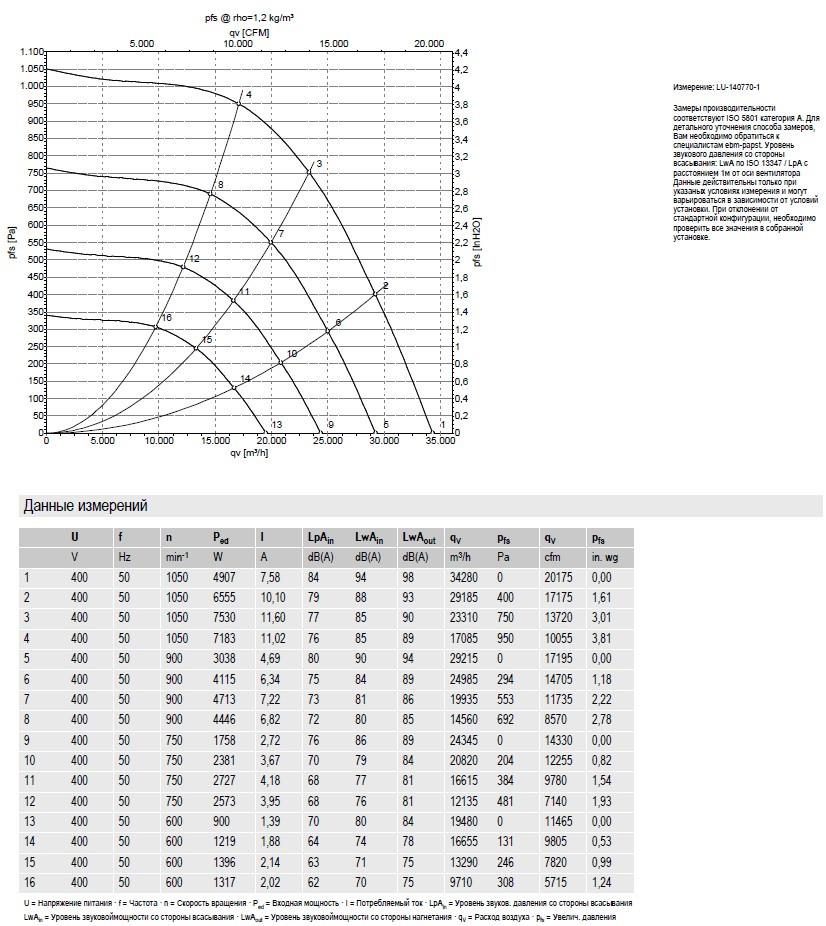

Производительность

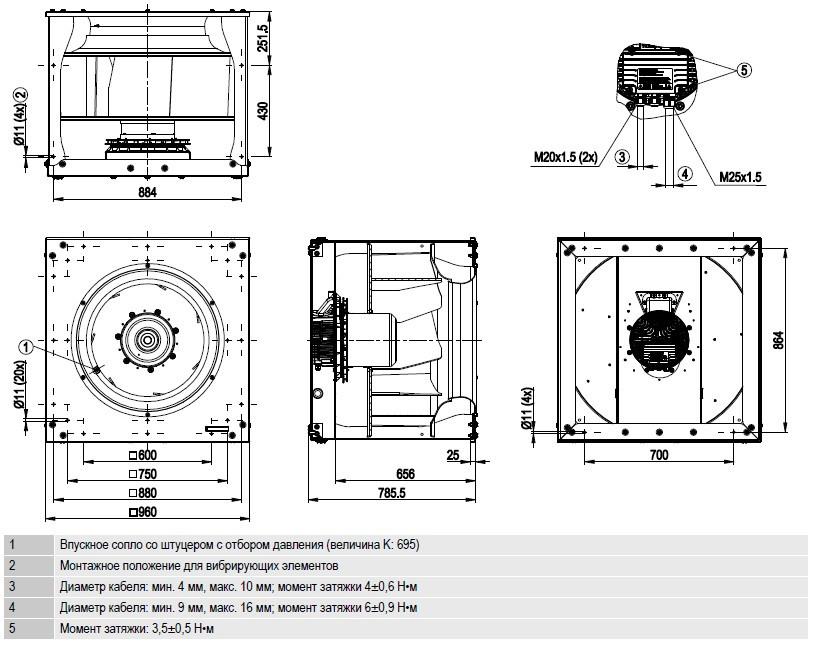

Габаритные размеры

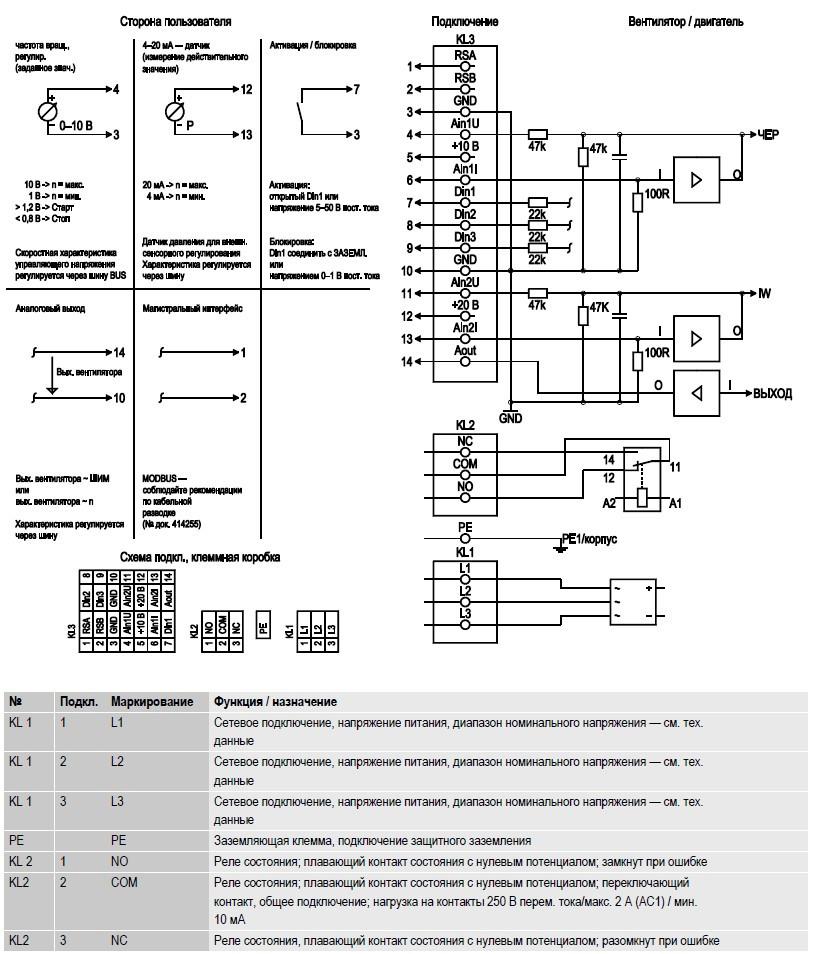

Схема подключения K3G800-AR08-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от компании Ebmpapst.
Модель K3G800-AR08-01/K3G800AR0801 – это надежный и мощный инструмент, который справится с любыми задачами по охлаждению или циркуляции воздуха. Он имеет высокую производительность благодаря своей конструкции и использованию передовых технологий.
Основным преимуществом данной модели является ее уникальная конструкция, которая позволяет достичь высокой эффективности при минимальном уровне шума. Это делает его идеальным выбором для использования как в домашних условиях, так и на производственных предприятиях.
Кроме того, данный вентилятор имеет компактные размеры, что позволяет установить его даже в самых ограниченных пространствах. Это делает его универсальным решением для различных задач по охлаждению и вентиляции.
Качество и надежность – это основные критерии при выборе оборудования для систем охлаждения. И в этом плане модель K3G800-AR08-01/K3G800AR0801 от компании Ebmpapst не подведет вас. Она изготовлена из высококачественных материалов, которые обеспечивают ей долгий срок службы без потери производительности.
В заключение, можно сказать, что вентилятор радиального типа K3G800-AR08-01/K3G800AR0801 от компании Ebmpapst – это оптимальное сочетание высокой производительности, надежности и эффективности. Он станет незаменимым помощником для поддержания комфортного микроклимата в любых условиях и будет служить верой и правдой на протяжении многих лет. Приобретая эту модель, вы получаете не только качественный продукт, но и гарантию на то, что ваша система охлаждения будет работать на высшем уровне.
