Радиальный вентилятор K3G710-AS06-01 центробежный тип исполнения. Вид защиты IP54. Максимальная производительность этой модели составляет 32490 куб. м. Его вес составляет 182 кг.
Описание вентилятора K3G710-AS06-01
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G710-AS06-01 | |
| Двигатель | M3G200-QA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1550 |
| Входная мощность | W | 12000 |
| Потребляемый ток | A | 18,6 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 182 kg |
| Размер двигателя | 710 mm |
| Типоразмер двигателя | 200 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье, с лакокрасочным покрытием черного цвета |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал диффузора | Листовая сталь, оцинкованная, с полимерным покрытием светло-серого цвета (RAL 7035) |
| Материал несущей конструкции | Листовая сталь, оцинкованная, с полимерным покрытием светло-серого цвета (RAL 7035) |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP54 |
| Класс изоляции | F |
| Степень защиты | H2 |
| Ссылка на температура окр. среды | Допускается разовый пуск при температуре от –40 °C до –25 °C. В случае длительной работы при отрицательной температуре окружающей среды ниже –25 °C (например, применение в условиях холода) рекомендуется использовать вентиляторы в исполнении со специальными морозостойкими подшипниками. |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | Горизонтальное расположение вала (при напольном креплении) или ротор внизу; ротор вверху — на заказ |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Уменьшение мощности при превышении допустимой темпер. – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согл. EN 61000-6-4 (промышленная сфера) |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730 |
Производительность

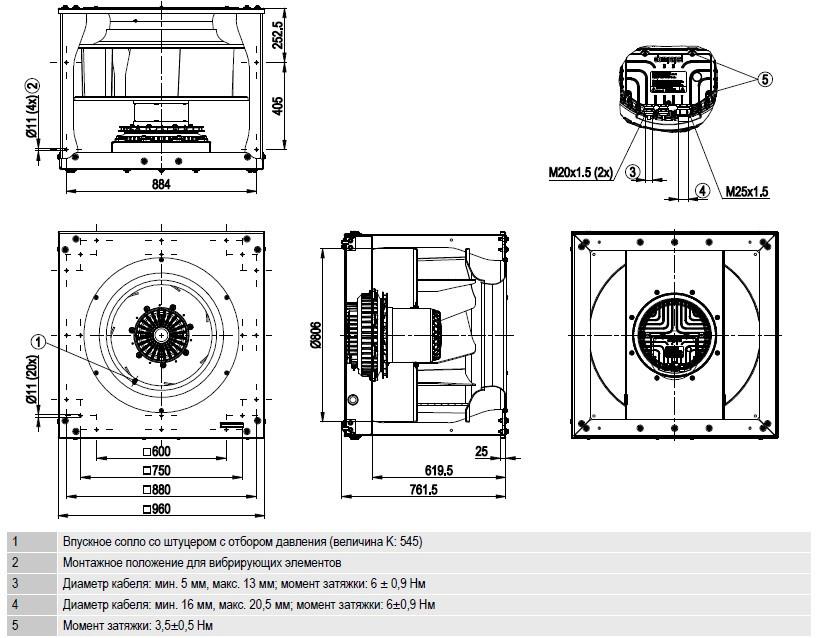

Габаритные размеры

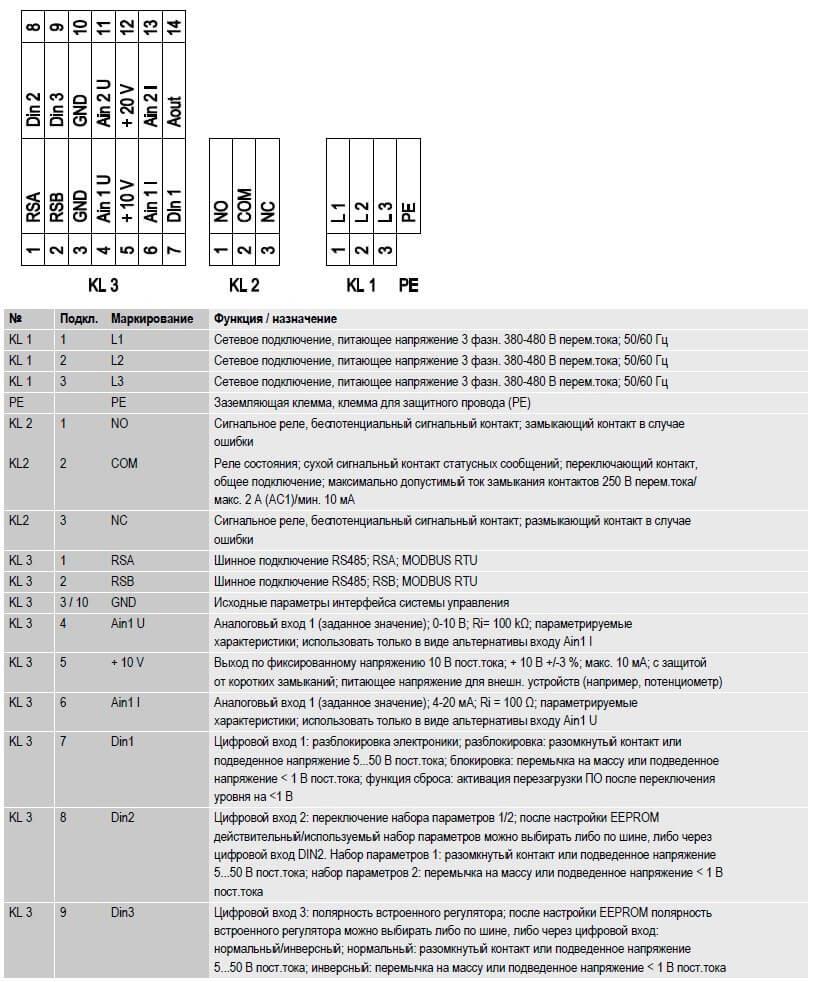

Схема подключения K3G710-AS06-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из наиболее надежных и качественных решений в этой сфере является радиальный вентилятор Ebmpapst K3G710-AS06-01/K3G710AS0601.
Этот уникальный продукт от немецкого производителя Ebmpapst сочетает в себе высокую производительность, надежность и инновационные технологии. Он представляет собой компактное устройство, которое легко монтируется на любую поверхность благодаря своим компактным размерам и специальным креплениям.
Одной из главных особенностей этого вентилятора является его высокая эффективность. Благодаря использованию передовых технологий и материалов высокого качества, он способен обеспечить мощный поток воздуха при минимальном энергопотреблении. Это позволяет сэкономить на расходах за электроэнергию и снизить нагрузку на систему охлаждения.
Кроме того, вентилятор Ebmpapst K3G710-AS06-01/K3G710AS0601 обладает высокой надежностью и долговечностью. Он изготовлен из прочных материалов, которые обеспечивают стабильную работу даже при высоких нагрузках и экстремальных условиях эксплуатации. Благодаря этому, он может использоваться в самых различных отраслях промышленности, где требуются высокие показатели производительности и надежности.
Вентилятор Ebmpapst K3G710-AS06-01/K3G710AS0601 также отличается удобством использования. Он имеет интуитивно понятный интерфейс и легко подключается к любой системе управления благодаря своим стандартным разъемам. Кроме того, он работает бесшумно и не создает лишний шум или вибрации, что делает его идеальным выбором для использования в помещениях с повышенными требованиями к шумоизоляции.
В заключение, можно сказать, что вентилятор Ebmpapst K3G710-AS06-01/K3G710AS0601 – это идеальное решение для тех, кто ценит высокое качество и надежность. Он обеспечивает эффективную работу систем охлаждения и вентиляции, а также позволяет сэкономить на расходах за электроэнергию. Приобретая этот продукт, вы получаете не только надежный инструмент для работы вашего оборудования, но и уверенность в его безупречной работе на протяжении долгого времени.
