Радиальный вентилятор K3G630-PW04-01 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 27660 куб. м. Его вес составляет 114,7 кг.
Описание вентилятора K3G630-PW04-01
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G630-PW04-01 | |
| Двигатель | M3G200-LA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1950 |
| Входная мощность | W | 9780 |
| Потребляемый ток | A | 15,2 |
| Мин. темп. окр. среды | °С | -40 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 114,7 kg |
| Размер двигателя | 630 mm |
| Типоразмер двигателя | 200 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье, с лакокрасочным покрытием черного цвета |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Материал дистанционных профилев | Алюминий |
| Материал диффузора | Листовая сталь, оцинкованная |
| Количество лопастей | 5 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Ссылка на температура окр. среды | Допускается разовый пуск при температуре от –40 °C до –25 °C. В случае длительной работы при отрицательной температуре окружающей среды ниже –25 °C (например, применение в условиях холода) рекомендуется использовать вентиляторы в исполнении со специальными морозостойкими подшипниками. |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | См. в пояснении к чертежу изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Уменьшение мощности при превышении допустимой темпер. – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согл. EN 61000-6-4 (промышленная сфера) |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730-1 |

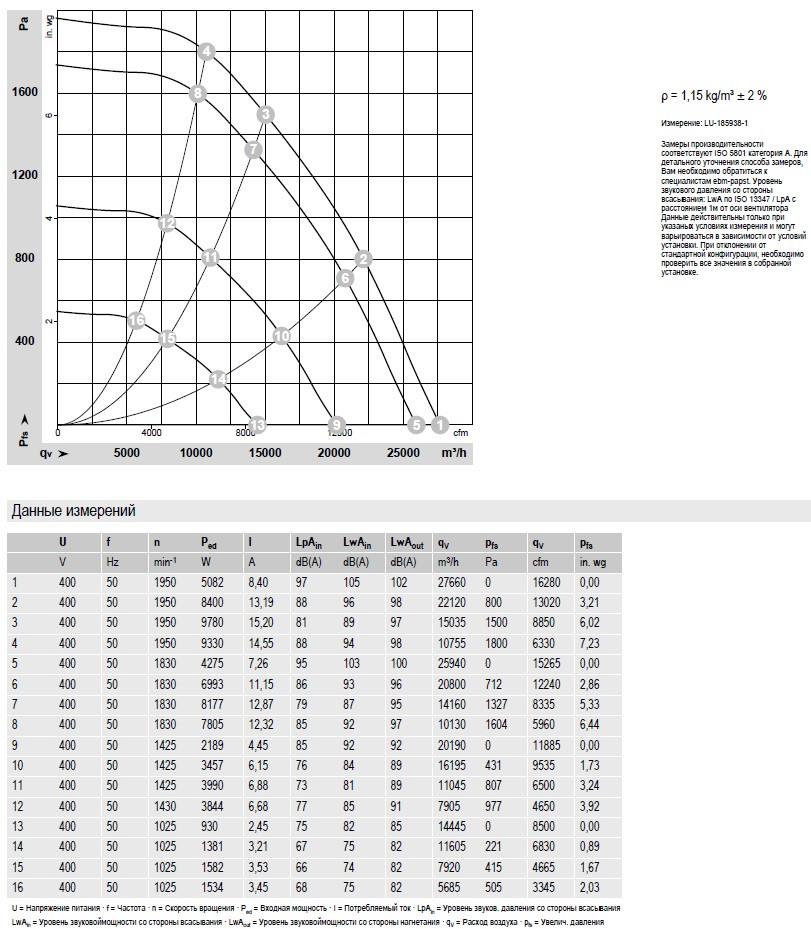

Производительность

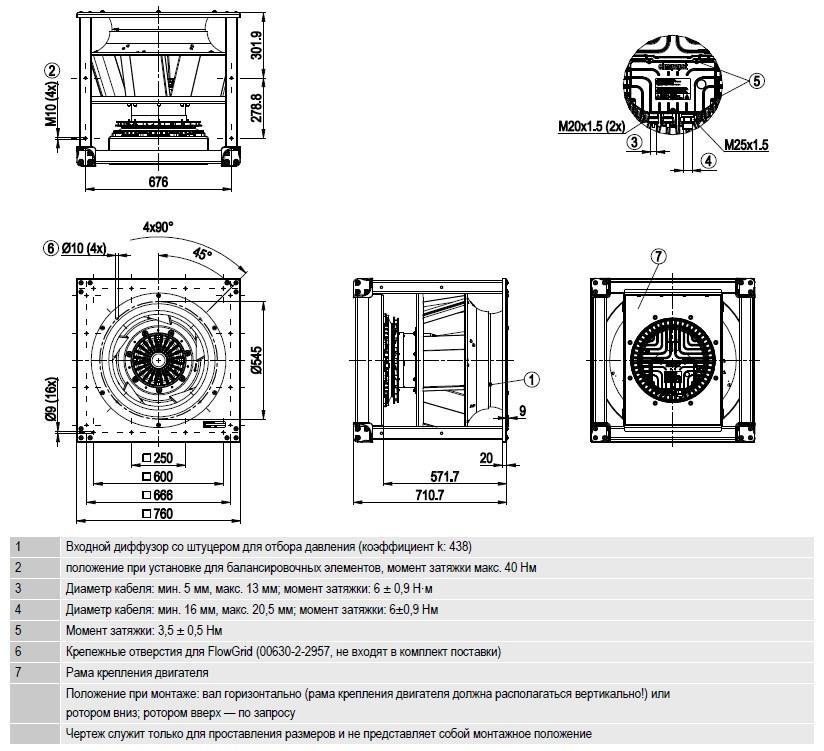

Габаритные размеры

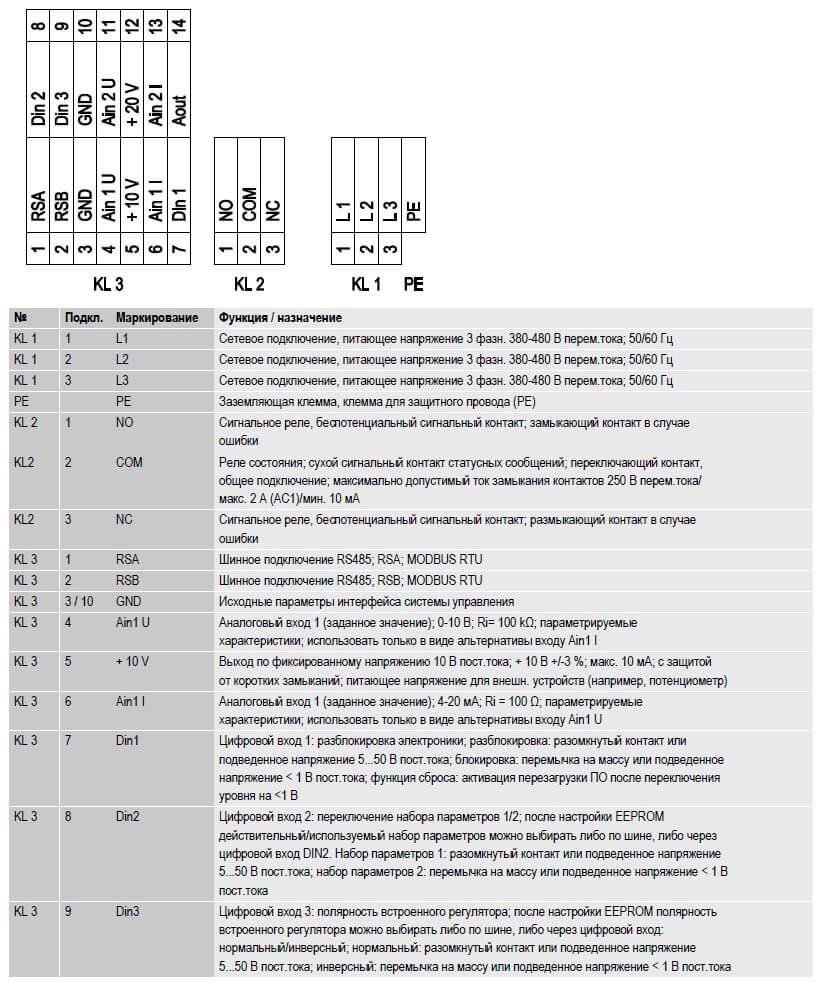

Схема подключения K3G630-PW04-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от известного производителя Ebmpapst.
Модель K3G630-PW04-01/K3G630PW0401 – это надежный и мощный инструмент, который справится с любыми задачами по охлаждению или циркуляции воздуха. Его уникальная конструкция позволяет достичь высокой производительности при минимальном уровне шума. Это делает его идеальным выбором для использования как дома, так и на производстве.
Одной из главных особенностей данной модели является ее высокая энергоэффективность. Благодаря применению передовых технологий и материалов, этот вентилятор потребляет минимальное количество энергии при работе, что позволяет сэкономить на электроэнергии и снизить эксплуатационные расходы.
Кроме того, вентилятор радиального типа от Ebmpapst обладает высокой надежностью и долговечностью. Он изготовлен из качественных материалов, которые обеспечивают стабильную работу в любых условиях. Благодаря этому, вы можете быть уверены в том, что ваше оборудование будет защищено от перегрева и поломок.
Эта модель также имеет компактные размеры и легкий вес, что делает ее удобной для монтажа в любых условиях. Кроме того, она имеет простую конструкцию и легко монтируется без необходимости специальных инструментов или знаний.
Вентилятор радиального типа K3G630-PW04-01/K3G630PW0401 от Ebmpapst – это оптимальное сочетание качества, производительности и надежности. Он подойдет для широкого спектра задач по охлаждению или циркуляции воздуха и станет незаменимым помощником как для домашних нужд, так и для профессионального использования. Приобретая эту модель, вы получаете не только качественный продукт, но и уверенность в его долговечности и эффективности.
