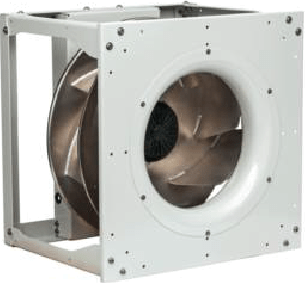

Радиальный вентилятор K3G630-AR02-01 центробежный тип исполнения. Вид защиты IP54. Максимальная производительность этой модели составляет 23655 куб. м. Его вес составляет 125 кг.
Описание вентилятора K3G630-AR02-01
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G630-AR02-01 | |
| Двигатель | M3G200-HF | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1500 |
| Входная мощность | W | 6750 |
| Потребляемый ток | A | 10,3 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 50 |
Технические характеристики
| Вес | 125 kg |
| Размер двигателя | 630 mm |
| Типоразмер двигателя | 200 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал диффузора | Листовая сталь, оцинкованная, с полимерным покрытием светло-серого цвета (RAL 7035) |
| Материал несущей конструкции | Листовая сталь, оцинкованная, с полимерным покрытием светло-серого цвета (RAL 7035) |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP54 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согл. EN 61000-6-4 (промышленная сфера) |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | EAC; CSA C22.2 № 77 + CAN/CSA-E60730-1; UL 1004-7 + 60730 |
Производительность

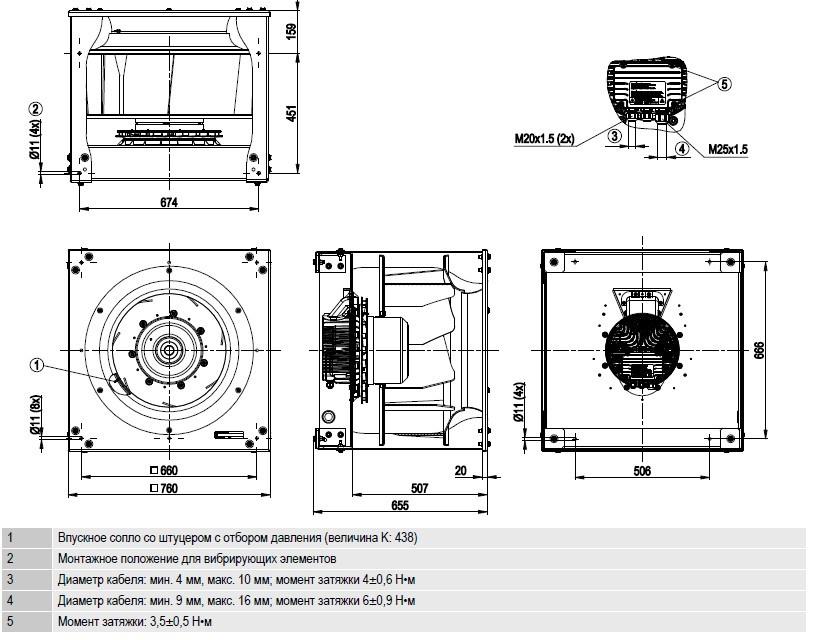

Габаритные размеры

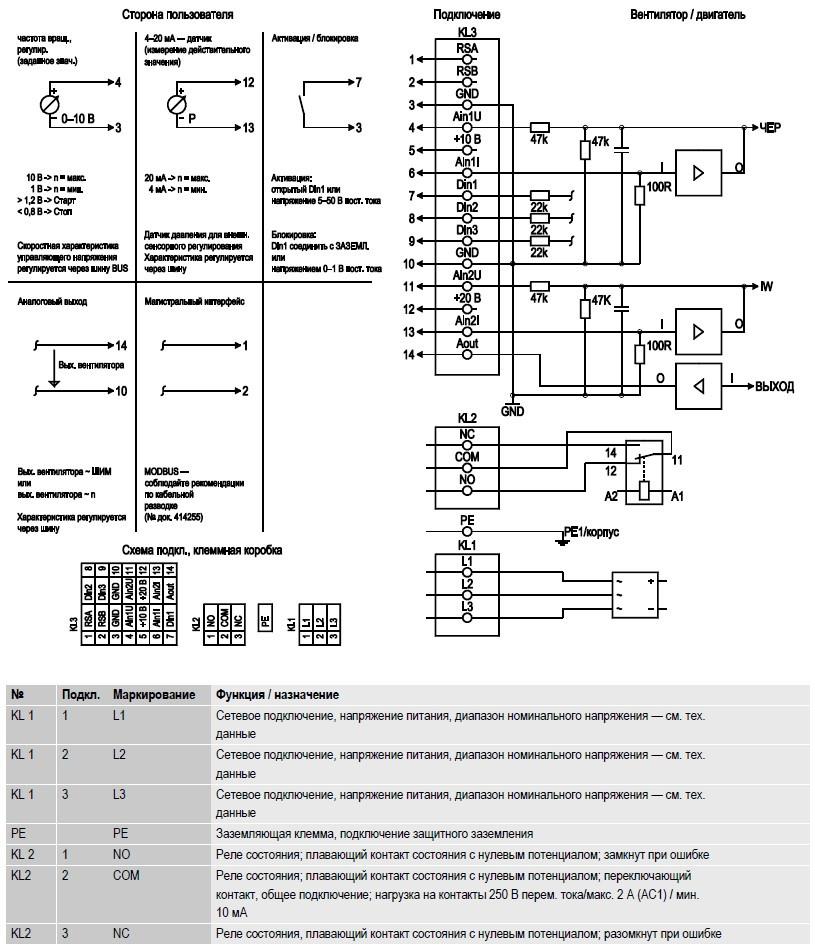

Схема подключения K3G630-AR02-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем вентиляции и охлаждения. Они обеспечивают эффективное перемещение воздуха и поддержание оптимальной температуры в помещении. И если вы ищете надежный, мощный и качественный вентилятор, то модель K3G630-AR02-01/K3G630AR0201 от известного производителя Ebmpapst – это то, что вам нужно!
Этот уникальный радиальный вентилятор обладает всем необходимым для эффективной работы. С его помощью вы сможете создать комфортные условия для жизни или работы, а также защитить свою технику от перегрева. Благодаря своей компактности и небольшому размеру он легко устанавливается на любой поверхности.
Основным преимуществом этого вентилятора является его высокая производительность при минимальном уровне шума. Это достигается благодаря использованию передовых технологий и качественных материалов при производстве. Кроме того, он имеет надежную конструкцию, которая обеспечивает долгий срок службы и защиту от повреждений.
Вентилятор K3G630-AR02-01/K3G630AR0201 имеет широкий диапазон рабочих характеристик, что позволяет использовать его в различных условиях. Он подходит для работы как в промышленных помещениях, так и в бытовых условиях. Благодаря своей универсальности он станет незаменимым помощником для любого проекта.
Кроме того, этот вентилятор обладает простой и интуитивно понятной системой управления. Вы сможете легко настроить его на нужную скорость работы или выбрать режим охлаждения или циркуляции воздуха. Это делает его идеальным выбором для тех, кто ценит комфорт и удобство использования.
Наконец, стоит отметить эстетичный дизайн этого вентилятора. Он выглядит современно и стильно, что позволит ему гармонично сочетаться с любым интерьером. Также он доступен по привлекательной цене, что делает его доступным для широкой аудитории.
В итоге, вентилятор K3G630-AR02-01/K3G630AR0201 от Ebmpapst – это надежное, мощное и универсальное решение для эффективной вентиляции и охлаждения. Он сочетает в себе передовые технологии, высокую производительность и привлекательный дизайн. Приобретая этот вентилятор, вы получаете не только качественный продукт, но и комфортные условия для жизни или работы. Не упустите возможность обеспечить свой дом или офис оптимальным микроклиматом с помощью этого превосходного радиального вентилятора!
