Радиальный вентилятор K3G560-PC04-31 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 21265 куб. м. Его вес составляет 68 кг.
Описание вентилятора K3G560-PC04-31
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G560-PC04-31 | |
| Двигатель | M3G150-NA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1760 |
| Входная мощность | W | 5000 |
| Потребляемый ток | A | 7,7 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 64,8 kg |
| Размер двигателя | 560 mm |
| Типоразмер двигателя | 150 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье, с лакокрасочным покрытием черного цвета |
| Материал рабочего колеса | Алюминиевая пластина, с лакокрасочным покрытием черного цвета |
| Материал несущей платы | Листовая сталь, оцинкованная, с лакокрасочным покрытием черного цвета |
| Материал кронштейна крепления | Сталь, оцинкованная, с лакокрасочным покрытием черного цвета |
| Материал диффузора | Листовая сталь, оцинкованная, с лакокрасочным покрытием черного цвета |
| Количество лопастей | 5 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Степень защиты | H2+S |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | См. чертеж изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730 |

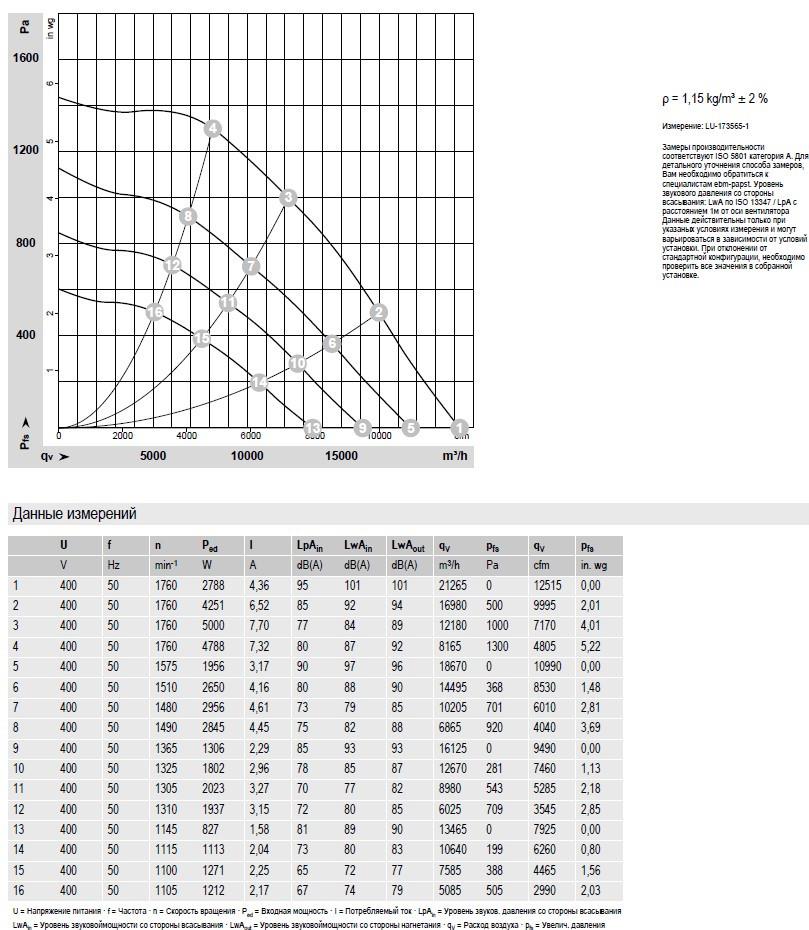

Производительность

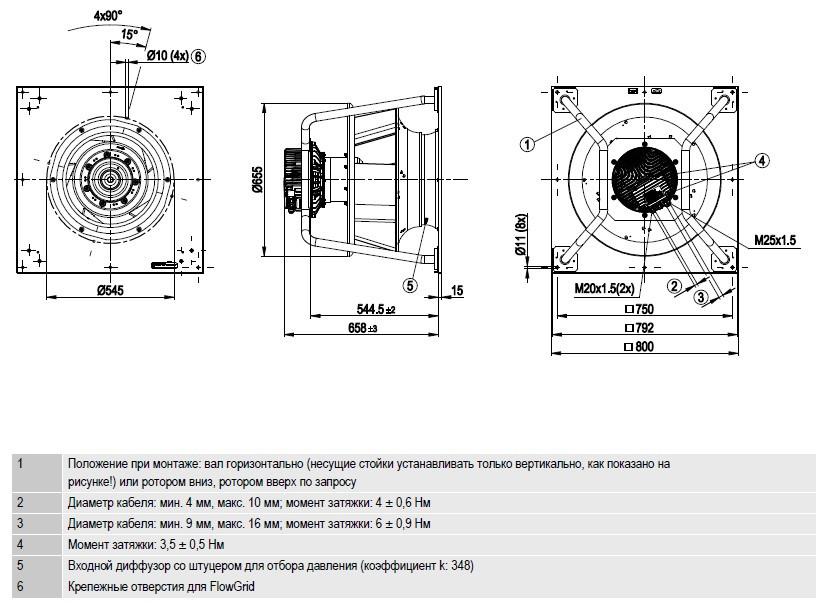

Габаритные размеры

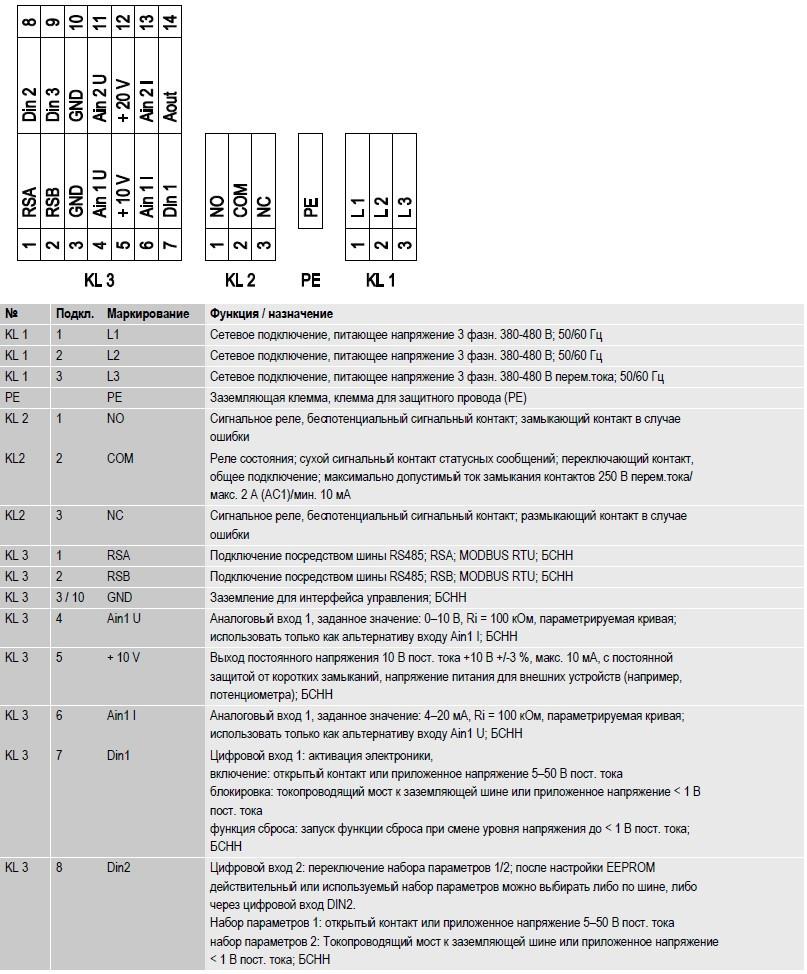

Схема подключения K3G560-PC04-31
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от компании Ebmpapst.
Модель K3G560-PC04-31/K3G560PC0431 – это надежный и мощный инструмент, который справится с задачей охлаждения даже самых требовательных систем. Его высокая производительность и эффективность позволяют использовать его в широком спектре приложений – от промышленных объектов до домашних систем.
Основным преимуществом данной модели является ее уникальная конструкция, которая обеспечивает высокую степень защиты от пыли и влаги. Это делает ее незаменимой для использования в условиях повышенной загрязненности или на улице. Кроме того, благодаря своей компактности и легкости, вентилятор K3G560-PC04-31/K3G560PC0431 легко монтируется и не занимает много места.
Но главное преимущество этой модели – это ее высокая производительность. С помощью специально разработанного двигателя и оптимальной формы лопастей, вентилятор обеспечивает эффективное перемещение большого объема воздуха при минимальном уровне шума. Это позволяет использовать его даже в помещениях с повышенными требованиями к шуму.
Кроме того, благодаря использованию передовых технологий и высококачественных материалов, данный вентилятор обладает длительным сроком службы и надежностью. Он не требует постоянного обслуживания или замены деталей, что позволяет сэкономить время и средства на эксплуатации системы охлаждения.
В заключение можно отметить, что выбор данной модели – это правильный шаг к созданию эффективной системы охлаждения или вентиляции. Будь то производственный объект или жилой дом, вентилятор радиального типа K3G560-PC04-31/K3G560PC0431 от Ebmpapst обеспечит оптимальные условия для работы и комфортного пребывания в помещении. Не упустите возможность приобрести этот надежный и мощный инструмент уже сегодня!
