Радиальный вентилятор K3G560-PC04-05 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 21265 куб. м. Его вес составляет 64,8 кг.
Описание вентилятора K3G560-PC04-05
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G560-PC04-05 | |
| Двигатель | M3G150-NA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1760 |
| Входная мощность | W | 5000 |
| Потребляемый ток | A | 7,7 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 64,8 kg |
| Размер двигателя | 560 mm |
| Типоразмер двигателя | 150 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Материал кронштейна крепления | Сталь, с лакокрасочным покрытием черного цвета |
| Материал диффузора | Листовая сталь, оцинкованная |
| Количество лопастей | 5 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | См. чертеж изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согласно стандарту EN 61000-6-3 (Бытовая техника), за исключением стандарта EN 61000-3-2 для приборов для профессионального использования с общей номинальной мощностью свыше 1 кВт |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730-1 |

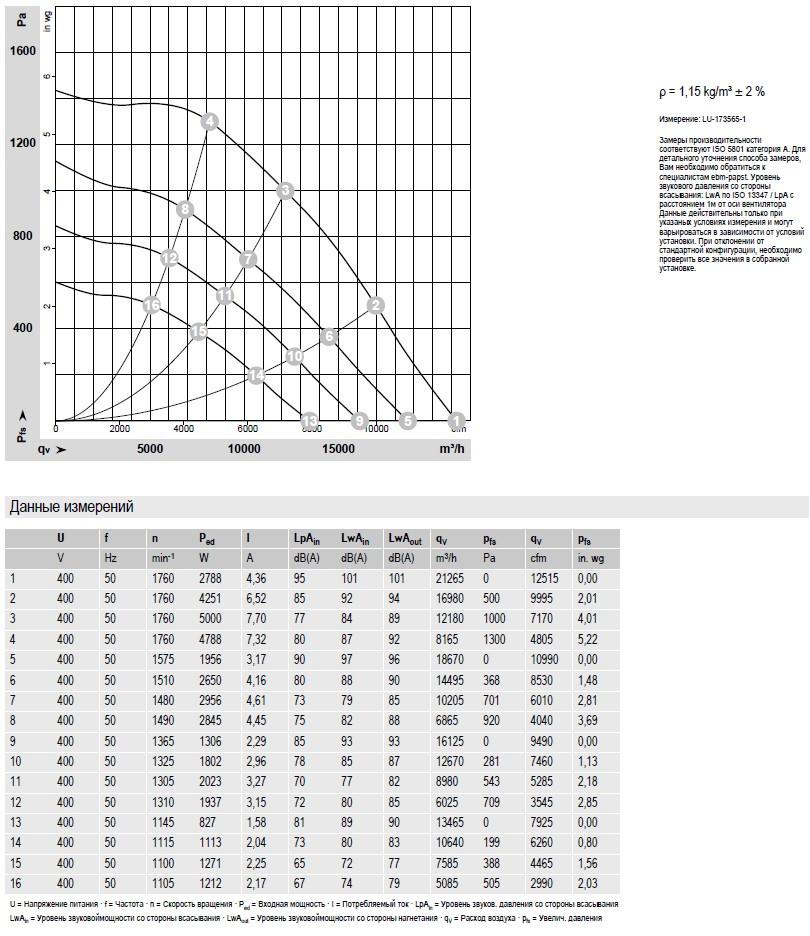

Производительность

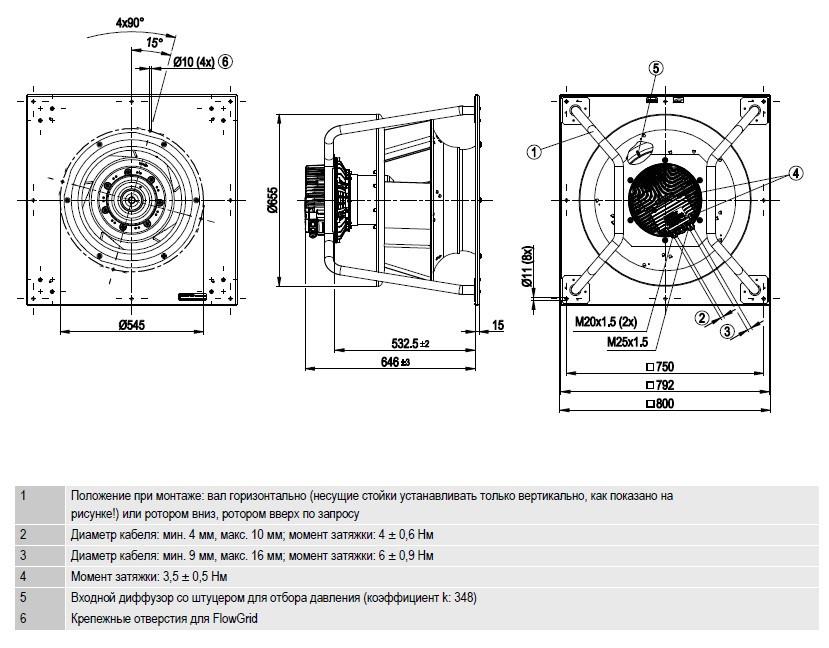

Габаритные размеры
Схема подключения K3G560-PC04-05
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от компании Ebmpapst.
Модель K3G560-PC04-05/K3G560PC0405 – это надежный и производительный вентилятор, который отлично подойдет для различных промышленных и бытовых целей. Его уникальная конструкция позволяет эффективно перемещать большие объемы воздуха при минимальном уровне шума. Это делает его идеальным выбором для использования как на производстве, так и дома.
Основным преимуществом данной модели является высокая производительность при небольших габаритных размерах. Благодаря этому он может быть установлен даже в самых ограниченных пространствах без потери своих функциональных возможностей. Кроме того, вентилятор обладает низким энергопотреблением, что позволяет сэкономить на расходах за электроэнергию.
Одной из главных особенностей данной модели является ее универсальность. Она может быть использована для охлаждения различных типов оборудования, таких как компьютеры, серверы, промышленные машины и другое. Также он может быть использован для вентиляции помещений или удаления запахов и паров.
Вентилятор радиального типа от Ebmpapst имеет высокую надежность и долгий срок службы благодаря качественным материалам и тщательному контролю производства. Он не требует специального обслуживания и легко монтируется на любой поверхности.
Если вы хотите приобрести надежный и производительный вентилятор радиального типа, то модель K3G560-PC04-05/K3G560PC0405 от Ebmpapst – это оптимальный выбор. Она сочетает в себе высокую производительность, универсальность применения и долгий срок службы. Независимо от того, для каких целей вы его используете, он обеспечит эффективное и бесшумное перемещение воздуха. Приобретайте качественный вентилятор радиального типа от Ebmpapst и наслаждайтесь комфортными условиями работы вашего оборудования!
