Радиальный вентилятор K3G560-AP32-68 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 16145 куб. м. Его вес составляет 55 кг.
Описание вентилятора K3G560-AP32-68
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G560-AP32-68 | |
| Двигатель | M3G150-IF | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 1610 |
| Входная мощность | W | 3530 |
| Потребляемый ток | A | 5,4 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 55 kg |
| Размер двигателя | 500 mm |
| Типоразмер двигателя | 150 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Материал кронштейна крепления | Сталь, с лакокрасочным покрытием черного цвета |
| Материал диффузора | Листовая сталь, оцинкованная |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согласно стандарту EN 61000-6-3 (Бытовая техника), за исключением стандарта EN 61000-3-2 для приборов для профессионального использования с общей номинальной мощностью свыше 1 кВт |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Защита от смены полярности и защита от блокировки |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | CSA C22.2 № 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730 |
Производительность

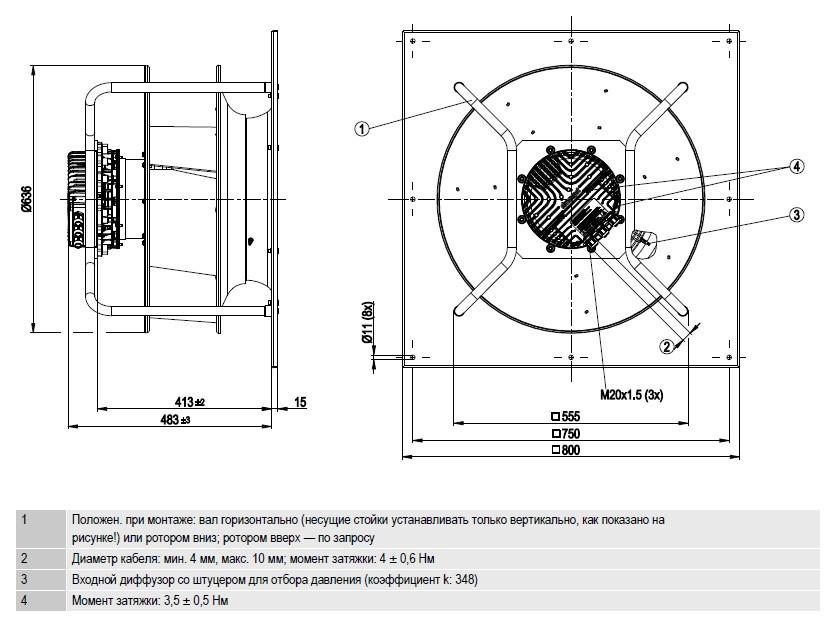

Габаритные размеры
Схема подключения K3G560-AP32-68
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И если вы ищете надежный и производительный вентилятор, то модель K3G560-AP32-68/K3G560AP3268 от известного производителя Ebmpapst станет отличным выбором.
Этот уникальный вентилятор радиального типа имеет мощность 32 Вт и диаметр 560 мм, что позволяет ему эффективно работать с большим объемом воздуха. Благодаря своей компактности он легко помещается на любой поверхности, а также может быть установлен как вертикально, так и горизонтально. Это делает его универсальным решением для различных видов применения.
Одной из главных особенностей этого вентилятора является его высокая производительность при минимальном уровне шума. Благодаря использованию передовых технологий и качественных материалов, он обеспечивает плавную и бесшумную работу, что делает его идеальным для использования в помещениях с повышенными требованиями к шуму.
Кроме того, модель K3G560-AP32-68/K3G560AP3268 отличается высокой надежностью и долгим сроком службы. Она изготовлена из прочного металла, который обеспечивает ей устойчивость к воздействию окружающей среды и механическим повреждениям. Также стоит отметить наличие защитной решетки, которая предотвращает попадание посторонних предметов внутрь вентилятора.
Вентилятор K3G560-AP32-68/K3G560AP3268 также имеет удобный интерфейс управления, который позволяет легко регулировать скорость вращения лопастей. Это дает возможность выбирать оптимальный режим работы для различных условий эксплуатации. Кроме того, он оснащен специальными системами защиты от перегрузки и короткого замыкания, что гарантирует безопасную и бесперебойную работу.
В заключение, вентилятор K3G560-AP32-68/K3G560AP3268 от Ebmpapst – это надежное, производительное и удобное решение для охлаждения и вентиляции. Он подходит для использования в различных сферах, таких как промышленность, торговые центры, офисные помещения и другие. Приобретая эту модель, вы получаете не только качественный продукт, но и уверенность в его эффективности и долговечности.
