Радиальный вентилятор K3G400-RJ75-01 центробежный тип исполнения. Вид защиты IP55. Максимальная производительность этой модели составляет 6930 куб. м. Его вес составляет 16,5 кг.
Описание вентилятора K3G400-RJ75-01
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G400-RJ75-01 | |
| Двигатель | M3G112-EA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 2060 |
| Входная мощность | W | 1320 |
| Потребляемый ток | A | 2,1 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 50 |
Технические характеристики
| Вес | 16,5kg |
| Размер двигателя | 400 mm |
| Типоразмер двигателя | 112 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Полимер РР |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Материал кронштейна крепления | Сталь, с лакокрасочным покрытием черного цвета |
| Материал диффузора | Листовая сталь, оцинкованная |
| Количество лопастей | 6 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP55 |
| Класс изоляции | F |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°C |
| Положение при монтаже | См. чертёж изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Рабочее сигнальное сообщение – Внешний вход 24 В (настройка параметров) – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск -Циклы записи EEPROM макс. 100 000 – Управляющий вход 0-10 VDC/ШИМ – Интерфейсный разъем системы управления с БСНН – Уменьшение мощности при превышении допустимой темпер. – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согласно стандарту EN 61000-6-3 (Бытовая техника), за исключением стандарта EN 61000-3-2 для приборов для профессионального использования с общей номинальной мощностью свыше 1 кВт |
| Защита двигателя | Реле температуры (TW), с внутренним переключением |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Вывод кабеля подключения | Разл. |
| Соответствие продукта стандартам | EN 61800-5-1; EN 60335-1; CE |
| Допуск | UL 1004-7 + 60730; EAC; CSA C22.2 № 77 + CAN/CSA-E60730-1 |

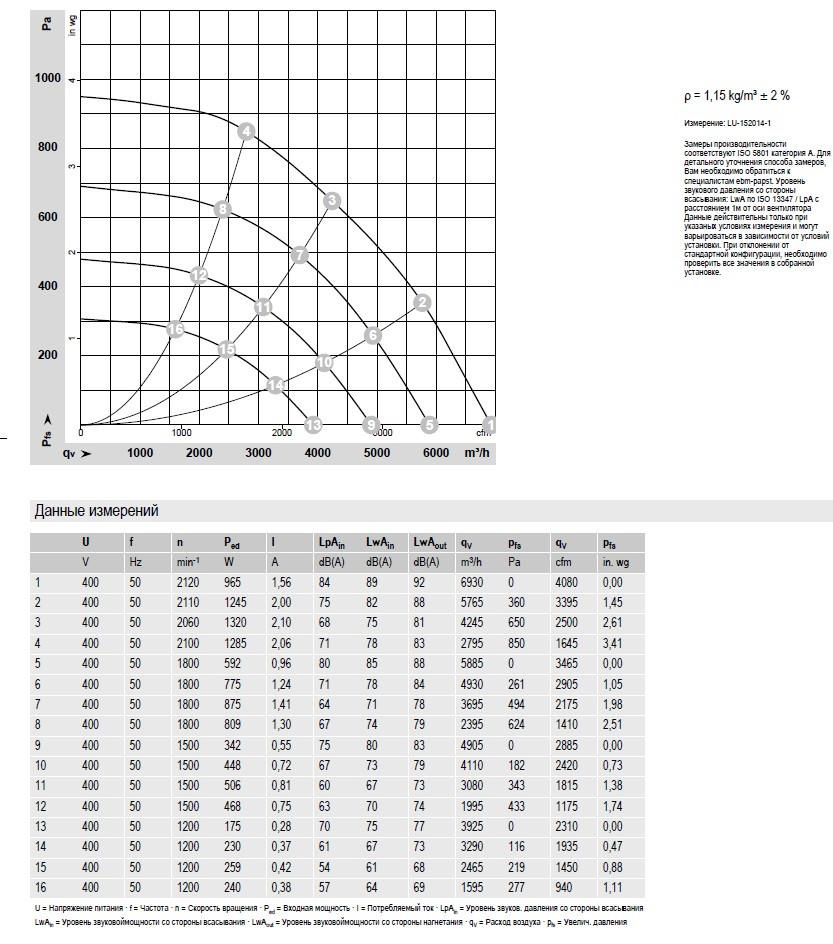

Производительность

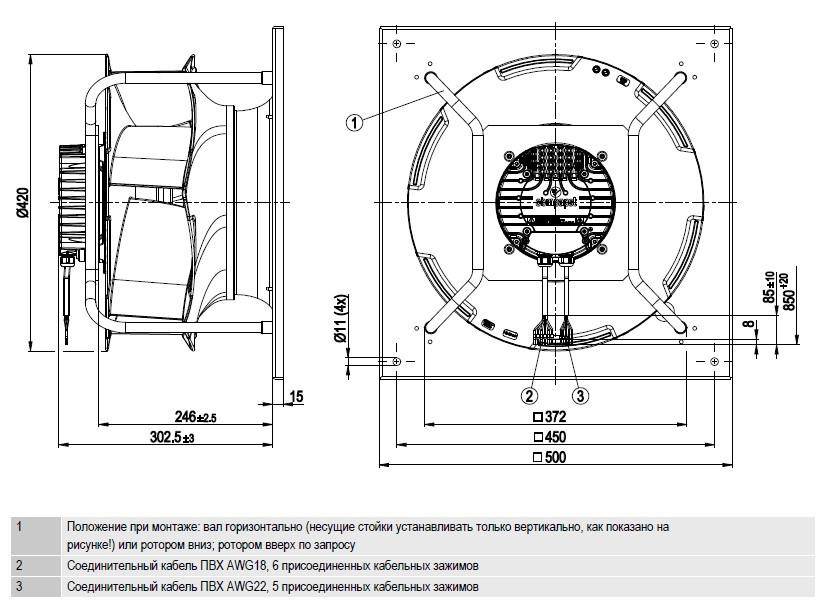

Габаритные размеры

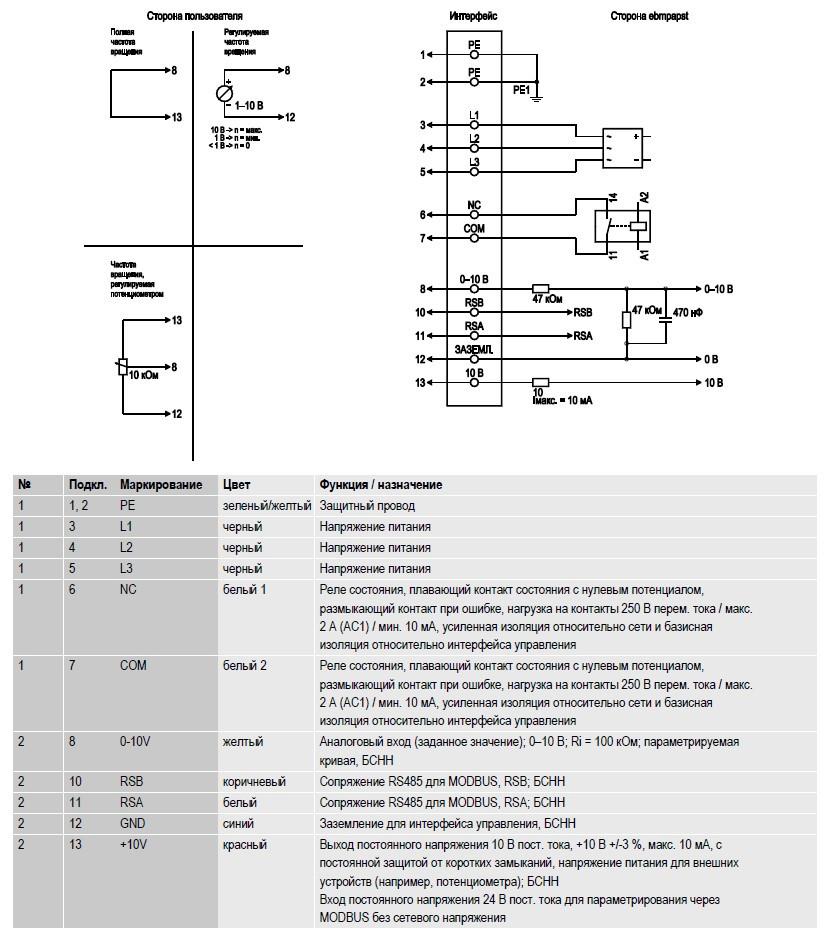

Схема подключения K3G400-RJ75-01
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное циркулирование воздуха, что позволяет поддерживать оптимальную температуру и уровень влажности в помещении. И если вы ищете надежный, мощный и качественный радиальный вентилятор, то модель K3G400-RJ75-01/K3G400RJ7501 от известного производителя Ebmpapst – это то, что нужно.
Этот уникальный вентилятор обладает всем необходимым для эффективной работы: высокой производительностью, надежностью и долговечностью. Его мощность составляет 400 Вт, а скорость вращения лопастей достигает 2800 оборотов в минуту. Благодаря этому он способен создать сильное потоковое движение воздуха с большим объемом перекачки до 5000 кубических метров за час.
Одним из главных преимуществ данной модели является ее компактные размеры (длина всего 75 мм), что делает ее универсальным решением для различных систем охлаждения и вентиляции. Кроме того, вентилятор имеет низкий уровень шума, что делает его идеальным выбором для использования в помещениях с повышенной чувствительностью к шуму.
Но главное преимущество этой модели – это ее высокое качество. Вентилятор изготовлен из прочных материалов, которые обеспечивают долгий срок службы и защиту от коррозии. Кроме того, он имеет защиту от перегрузки и короткого замыкания, что гарантирует безопасную эксплуатацию.
Вентилятор K3G400-RJ75-01/K3G400RJ7501 от Ebmpapst – это не только надежный инструмент для поддержания комфортного микроклимата в помещении, но и стильный элемент интерьера. Его эргономичный дизайн позволяет легко интегрировать его в любую систему охлаждения или вентиляции без нарушения единого стиля.
Также следует отметить удобство использования данного вентилятора. Он оснащен специальными клеммами для быстрого и простого подключения, а также имеет регулируемую скорость вращения лопастей для более точной настройки потока воздуха.
В заключение, можно сказать, что вентилятор K3G400-RJ75-01/K3G400RJ7501 от Ebmpapst – это надежное и эффективное решение для любой системы охлаждения или вентиляции. Он сочетает в себе высокое качество, мощность и удобство использования, что делает его идеальным выбором для любого помещения. Приобретая этот радиальный вентилятор, вы получаете не только продукт высокого качества, но и гарантию комфортного микроклимата в вашем помещении на долгие годы.
