Радиальный вентилятор K3G355-PI93-02 центробежный тип исполнения. Вид защиты IP54. Максимальная производительность этой модели составляет 8190 куб. м. Его вес составляет 26 кг.
Описание вентилятора K3G355-PI93-02
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G355-PI93-02 | |
| Двигатель | M3G112-IA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 3230 |
| Входная мощность | W | 2680 |
| Потребляемый ток | A | 4,1 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 26 kg |
| Размер двигателя | 355 mm |
| Типоразмер двигателя | 112 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Материал кронштейна крепления | Сталь, с лакокрасочным покрытием черного цвета |
| Материал диффузора | Листовая сталь, оцинкованная |
| Количество лопастей | 5 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP54 |
| Класс изоляции | B |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°С |
| Положение при монтаже | См. чертеж изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | UL 1004-7 + 60730; EAC; C22.2 №77 + CAN/CSA-E60730-1 |
Производительность
Габаритные размеры

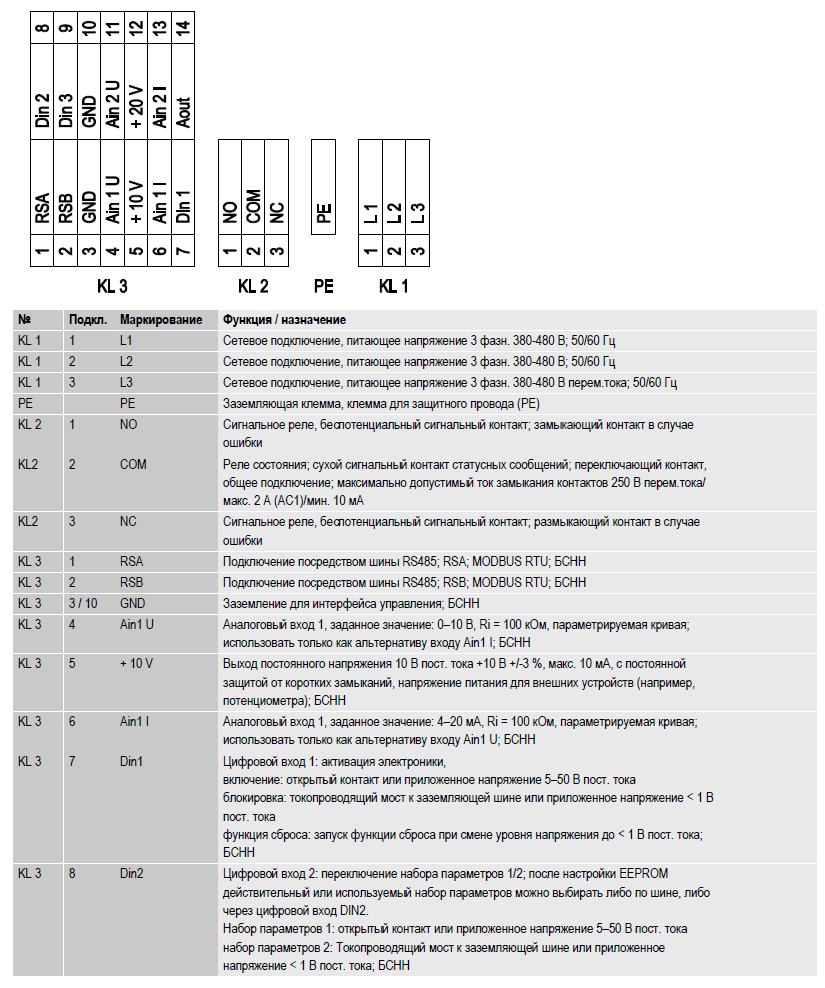

Схема подключения K3G355-PI93-02
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от известного производителя Ebmpapst.
Модель K3G355-PI93-02/K3G355PI9302 – это надежный и мощный инструмент, который справится с любыми задачами по охлаждению или вентиляции. Он имеет компактные размеры, что позволяет установить его даже в самых тесных пространствах. Но несмотря на свою компактность, он способен генерировать большой поток воздуха благодаря своей высокой производительности.
Одной из главных особенностей этого вентилятора является его энергоэффективность. Благодаря использованию передовых технологий и материалов высокого качества, он потребляет минимальное количество энергии, что позволяет сэкономить на электроэнергии и снизить эксплуатационные расходы.
Кроме того, вентилятор радиального типа от Ebmpapst обладает низким уровнем шума. Это особенно важно для тех систем, где требуется бесшумная работа. Благодаря специальной конструкции и использованию инновационных материалов, он работает практически бесшумно, что создает комфортные условия для работы и отдыха.
Вентилятор K3G355-PI93-02/K3G355PI9302 также отличается высокой надежностью и долговечностью. Он изготовлен из прочных материалов, которые не подвержены коррозии или износу. Благодаря этому он может служить долгие годы без потери своих качеств и производительности.
Этот вентилятор подходит для использования в различных областях – от промышленности до бытовых целей. Он может быть установлен как на стенах или потолках зданий, так и на специализированном оборудовании. И благодаря своей универсальности и простоте в установке, он станет незаменимым помощником в любой ситуации.
В заключение, можно сказать, что вентилятор радиального типа K3G355-PI93-02/K3G355PI9302 от Ebmpapst – это оптимальный выбор для тех, кто ценит высокое качество и надежность. Он обеспечивает эффективное охлаждение и вентиляцию при минимальных затратах на энергию и обслуживание. Приобретая этот продукт, вы получаете не только отличный инструмент для работы, но и гарантию долговечности и безупречной производительности.
