Радиальный вентилятор K3G355-PH49-02 центробежный тип исполнения. Вид защиты IP54. Максимальная производительность этой модели составляет 7230 куб. м. Его вес составляет 23 кг.
Описание вентилятора K3G355-PH49-02
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G355-PH49-02 | |
| Двигатель | M3G112-GA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 2870 |
| Входная мощность | W | 1900 |
| Потребляемый ток | A | 3 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 55 |
Технические характеристики
| Вес | 23 kg |
| Размер двигателя | 355 mm |
| Типоразмер двигателя | 112 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Материал кронштейна крепления | Сталь, с лакокрасочным покрытием черного цвета |
| Количество лопастей | 5 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP54 |
| Класс изоляции | B |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°С |
| Положение при монтаже | См. чертеж изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| Электрическое подключение | Через клеммную коробку |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | AC; C22.2 №77 + CAN/CSA-E60730-1; UL 1004-7 + 60730 |

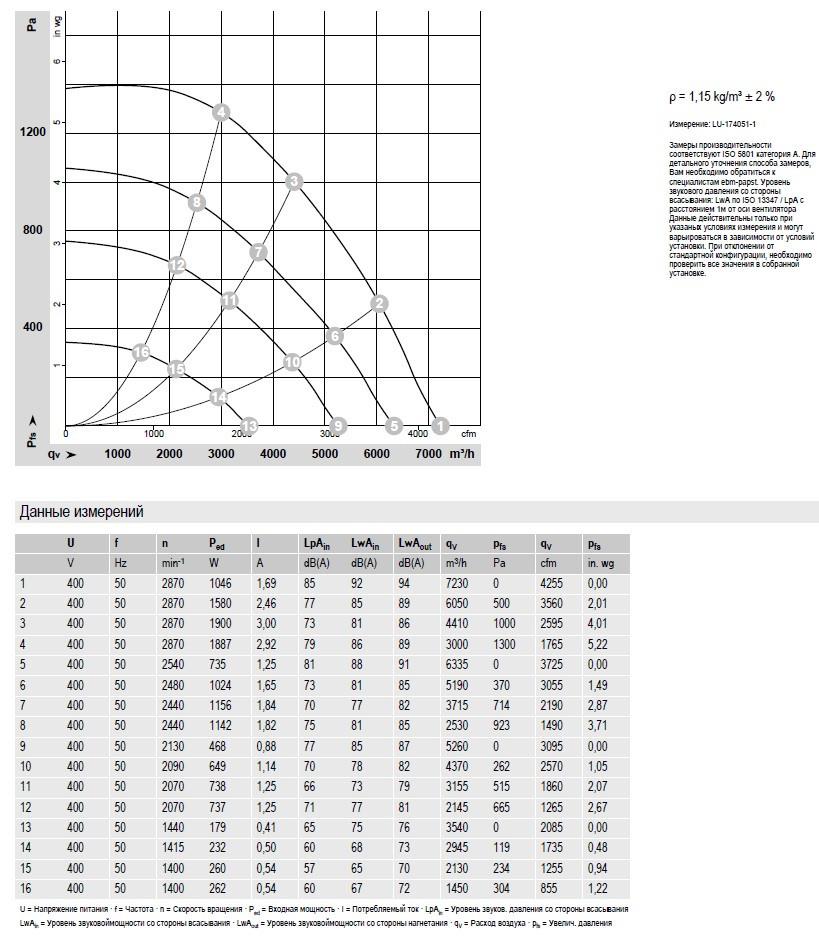

Производительность

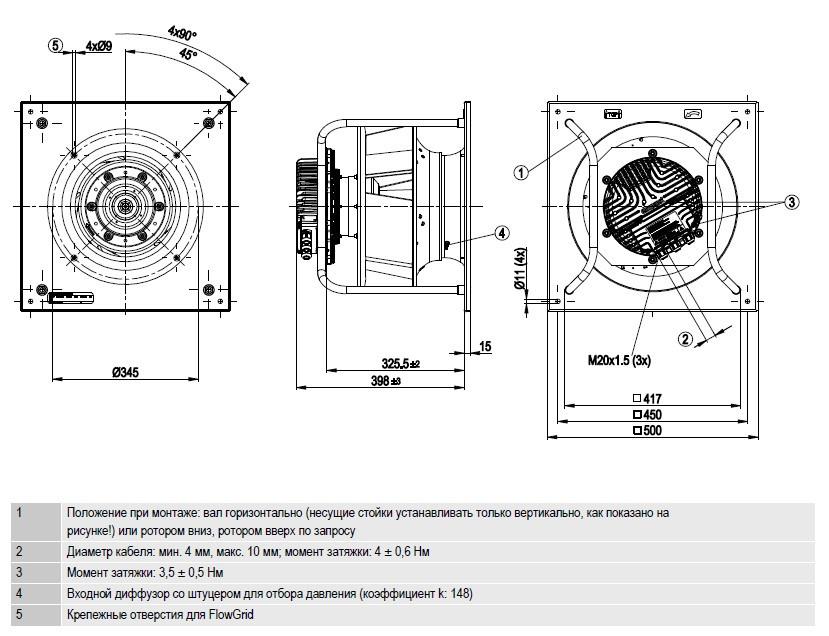

Габаритные размеры

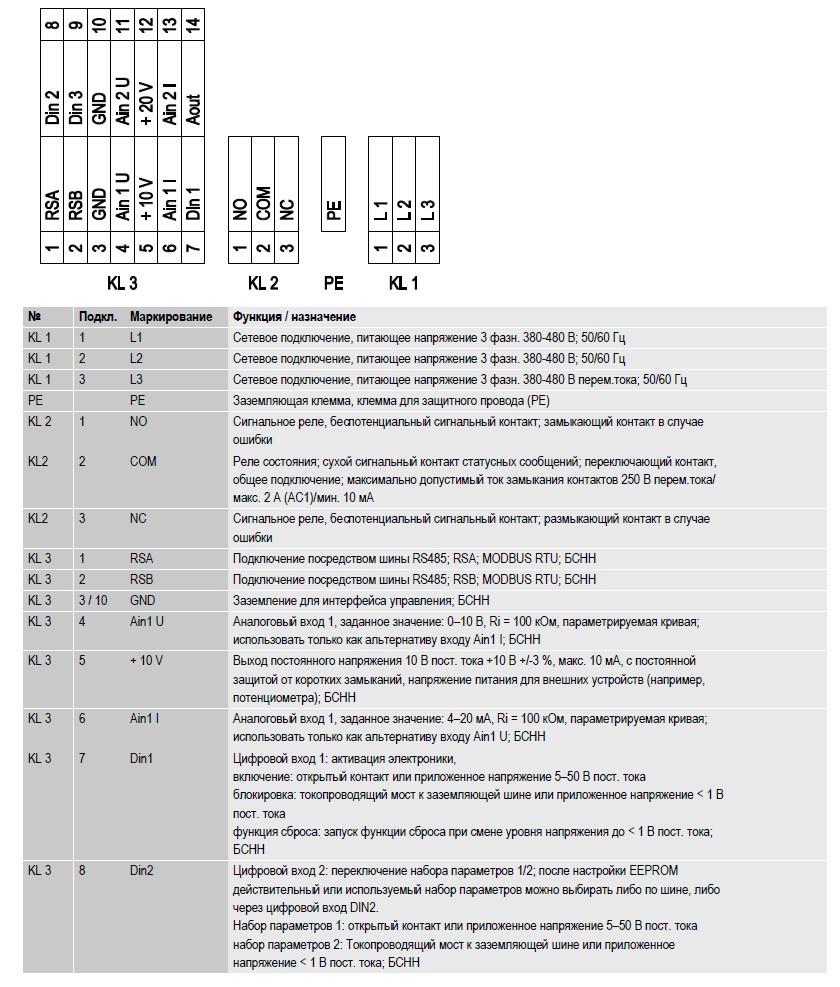

Схема подключения K3G355-PH49-02
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от известного производителя Ebmpapst.
Модель K3G355-PH49-02/K3G355PH4902 – это высококачественный продукт, который сочетает в себе надежность, эффективность и инновационные технологии. Он представляет собой компактное устройство с прочным корпусом и мощным двигателем, способным генерировать большой поток воздуха при минимальном уровне шума.
Основной принцип работы данного вентилятора заключается в создании циркулирующего потока воздуха за счет его радиального движения. Это позволяет эффективно охлаждать поверхности и предотвращать перегрев оборудования. Кроме того, благодаря своей конструкции и специальным лопастям, вентилятор обеспечивает равномерное распределение воздуха и минимизирует возможность образования турбулентности.
Одной из главных особенностей модели K3G355-PH49-02/K3G355PH4902 является ее высокая производительность. Скорость вращения двигателя достигает 3000 оборотов в минуту, а максимальный объем потока – 2000 кубических метров в час. Это позволяет использовать данный вентилятор для широкого спектра задач – от охлаждения компьютерных систем до промышленного применения.
Кроме того, этот продукт отличается надежностью и долговечностью. Он изготовлен из высококачественных материалов с использованием передовых технологий, что гарантирует его стабильную работу на протяжении длительного времени без необходимости замены или ремонта.
В заключение можно сказать, что модель K3G355-PH49-02/K3G355PH4902 от Ebmpapst – это оптимальный выбор для тех, кто ценит эффективность, надежность и качество. Она сочетает в себе все необходимые характеристики для обеспечения эффективной работы систем охлаждения и вентиляции, а также может быть использована в различных сферах деятельности. Приобретая этот продукт, вы получаете гарантию качества и уверенность в его надежности на долгие годы.
