Радиальный вентилятор K3G310-PH58-02 центробежный тип исполнения. Вид защиты IP54. Максимальная производительность этой модели составляет 7105 куб. м. Его вес составляет 23,2 кг.
Описание вентилятора K3G310-PH58-02
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G310-PH58-02 | |
| Двигатель | M3G112-GA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 4000 |
| Входная мощность | W | 2950 |
| Потребляемый ток | A | 4,6 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 40 |
Технические характеристики
| Вес | 23,2 kg |
| Размер двигателя | 310 mm |
| Типоразмер двигателя | 112 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал рабочего колеса | Алюминиевая пластина |
| Материал несущей платы | Листовая сталь, оцинкованная |
| Материал кронштейна крепления | Сталь, с лакокрасочным покрытием черного цвета |
| Материал диффузора | Листовая сталь, оцинкованная |
| Количество лопастей | 5 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP54 |
| Класс изоляции | B |
| Степень защиты | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°С |
| Положение при монтаже | См. чертеж изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Рабочее сигнальное сообщение – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Внешний разрешающий вход – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение мощности – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | UL 1004-7 + 60730; EAC; C22.2 №77 + CAN/CSA-E60730-1 |

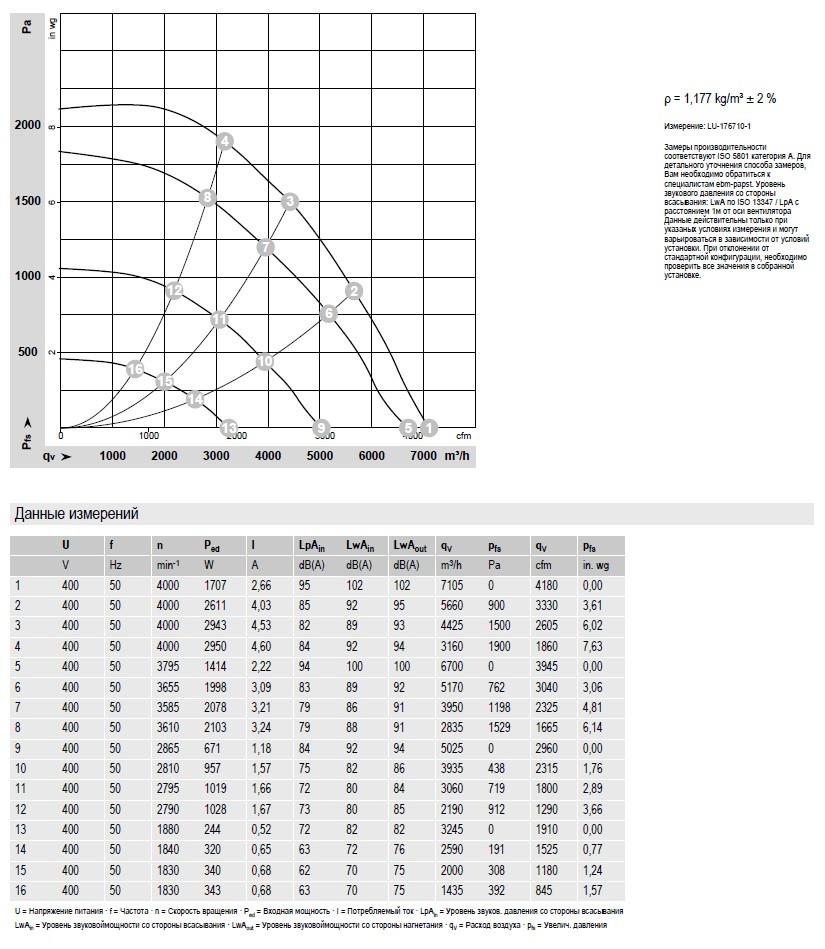

Производительность

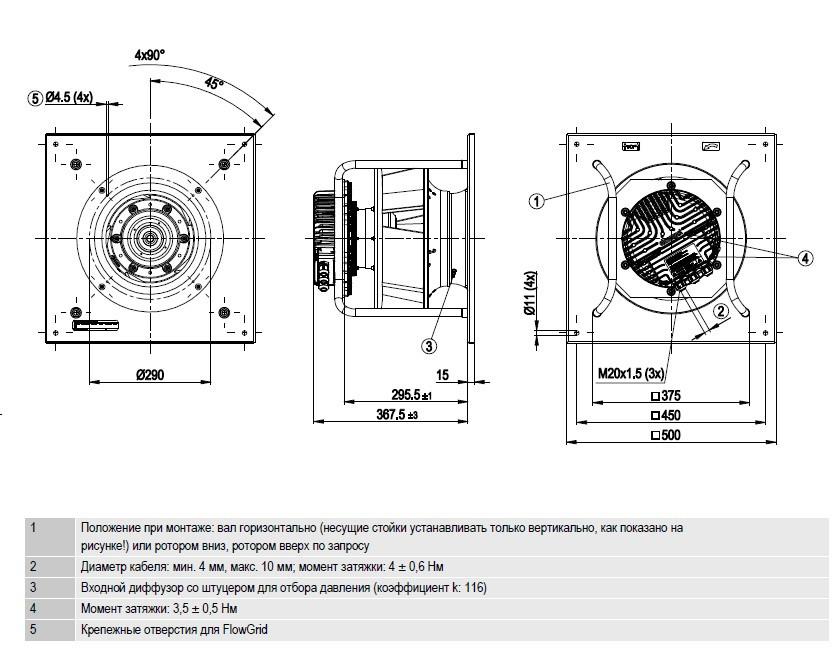

Габаритные размеры

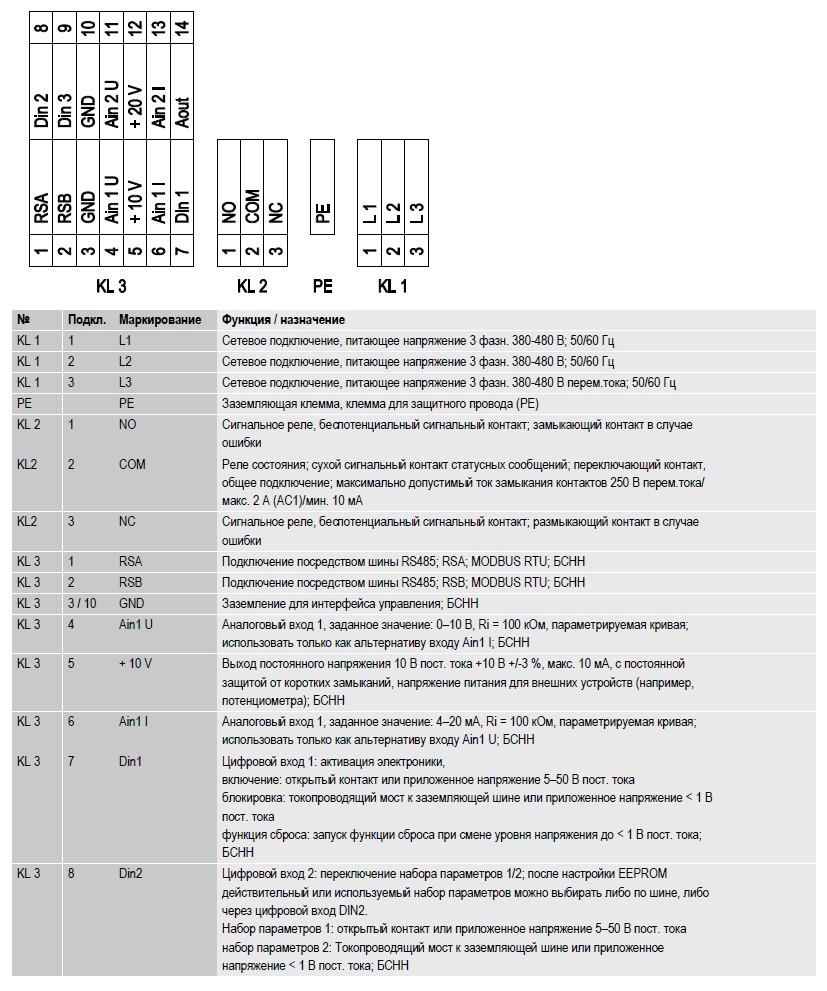

Схема подключения K3G310-PH58-02
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное перемещение воздуха, что позволяет поддерживать оптимальную температуру и обеспечить комфортные условия для работы оборудования. И одним из лучших представителей этого типа является вентилятор радиального типа от известного производителя Ebmpapst.
Модель K3G310-PH58-02/K3G310PH5802 – это надежный и мощный инструмент, который справится с любыми задачами по охлаждению или циркуляции воздуха. Его высокая производительность и эффективность позволят улучшить работу системы охлаждения, а также значительно сэкономить энергию.
Основным преимуществом данной модели является ее уникальная конструкция, которая обеспечивает более высокую скорость потока воздуха при минимальном шуме. Это делает ее идеальным выбором для использования как в домашних условиях, так и на производственных предприятиях.
Кроме того, вентилятор радиального типа от Ebmpapst имеет компактные размеры и легкий вес, что облегчает его установку и перемещение. Он также обладает высокой надежностью и долгим сроком службы, что позволяет использовать его без перерывов на протяжении многих лет.
Эта модель оснащена специальными защитными кожухами, которые предотвращают попадание пыли и других частиц внутрь вентилятора. Это гарантирует бесперебойную работу устройства даже при повышенной загрязненности окружающей среды.
В заключение можно сказать, что вентилятор радиального типа K3G310-PH58-02/K3G310PH5802 от Ebmpapst – это надежный помощник для поддержания оптимальных условий работы вашего оборудования. Он сочетает в себе высокую производительность, эффективность и надежность, а также простоту использования и установки. Приобретая эту модель, вы получаете не только качественный продукт от известного производителя, но и гарантию комфортной и безопасной работы вашей системы охлаждения.
