Радиальный вентилятор K3G310-BB49-32 центробежный тип исполнения. Вид защиты IP54. Максимальная производительность этой модели составляет 6235 куб. м. Его вес составляет 22,1 кг.
Описание вентилятора K3G310-BB49-32
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G310-BB49-32 | |
| Двигатель | M3G112-GA | |
| Фаза | 3~ | |
| Номинальное напряжение | VAC | 400 |
| Ном. диапазон напряжения | VAC | 380 .. 480 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 3140 |
| Входная мощность | W | 1650 |
| Потребляемый ток | A | 2,5 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 60 |
Технические характеристики
| Вес | 22,1 kg |
| Размер двигателя | 310 mm |
| Типоразмер двигателя | 112 |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал корпуса блока электроники | Алюминиевое литье, с лакокрасочным покрытием черного цвета |
| Материал рабочего колеса | Алюминиевая пластина, с лакокрасочным покрытием черного цвета |
| Материал несущей платы | Листовая сталь, оцинкованная, с лакокрасочным покрытием черного цвета |
| Материал кронштейна крепления | Сталь, оцинкованная, с лакокрасочным покрытием черного цвета |
| Материал диффузора | Листовая сталь, оцинкованная, с лакокрасочным покрытием черного цвета |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP54 |
| Класс изоляции | B |
| Степень защиты | H2+S |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°С |
| Положение при монтаже | См. чертеж изделия |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 10 мА – Выход 20 VDC, макс. 50 мА – Выход исполняющего модуля 0-10 В – Вход датчика 0-10 В или 4-20 мА – Внешний вход 24 В (настройка параметров) – Сигнальное реле – Встроенный ПИД-регулятор – Ограничение тока э/двигателя – PFC, пассивн. – RS485 MODBUS-RTU – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ – Интерфейс управления вентилятором, с гальванической развязкой от сети питания – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения/отказа фазы |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС излучение помех | Согл. EN 61000-6-3 (бытовая сфера) |
| Электрическое подключение | Клеммная коробка |
| Защита двигателя | Реле температуры (TW), с внутренним переключением |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | EAC; UL 1004-7 + 60730 |

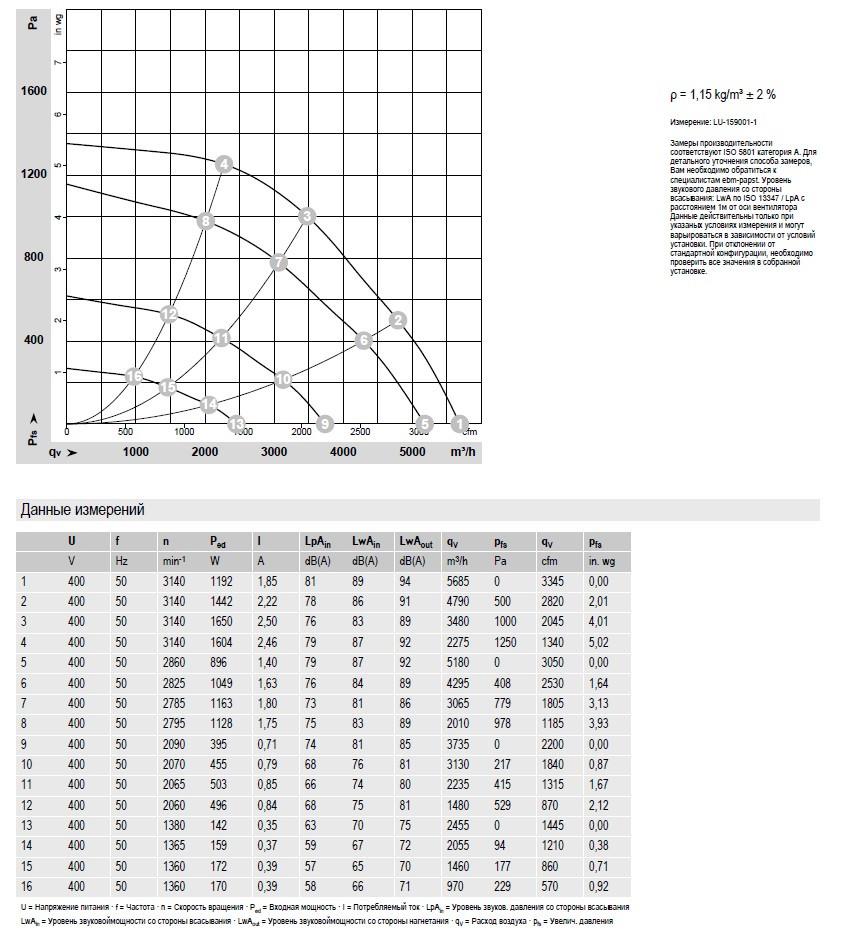

Производительность
Габаритные размеры

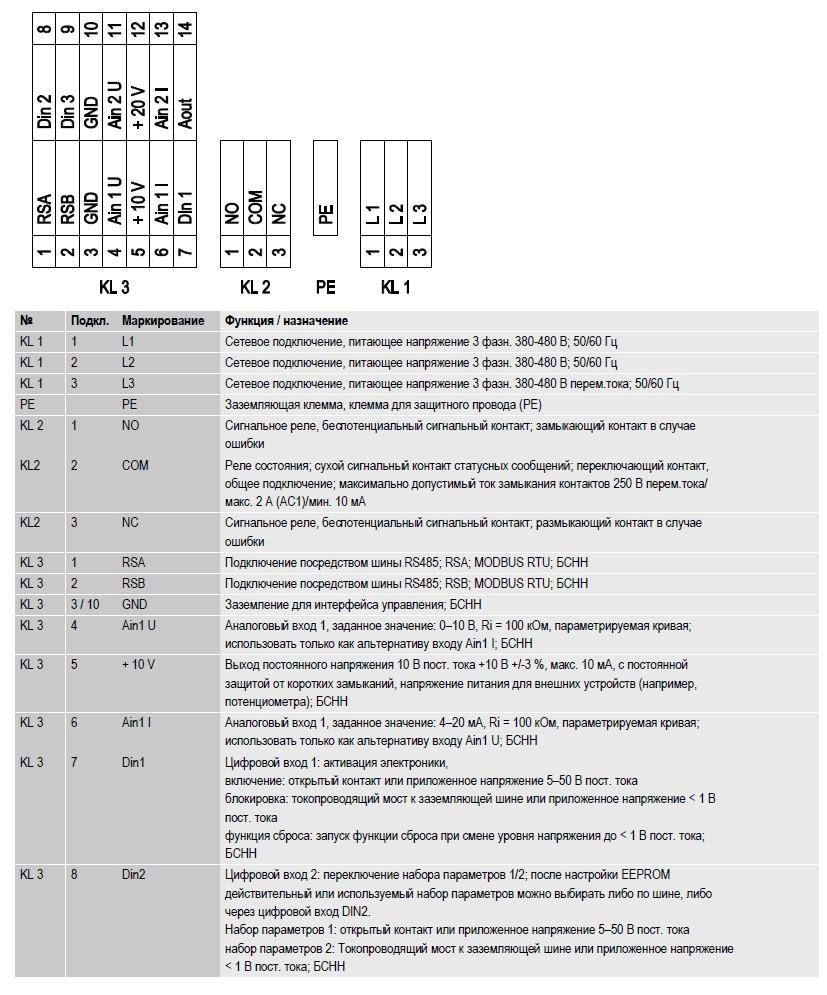

Схема подключения K3G310-BB49-32
Вентиляторы радиального типа являются неотъемлемой частью многих систем вентиляции и кондиционирования воздуха. Они обеспечивают эффективное перемещение воздуха, поддерживая комфортный климат в помещении. И если вы ищете надежное и качественное решение для вашей системы, то мы рады представить вам модель K3G310-BB49-32/K3G310BB4932 от известного производителя Ebmpapst.
Этот уникальный радиальный вентилятор обладает всем необходимым для эффективной работы. С его помощью вы сможете создать оптимальные условия для жизни и работы, а также защитить свою технику от перегрева. Благодаря своей компактности и небольшому размеру он легко интегрируется в любую систему без занижения ее производительности.
Основными преимуществами данной модели являются высокая производительность, надежность и долговечность. Вентилятор оснащен мощным двигателем с большим ресурсом работы, что гарантирует бесперебойную работу на протяжении длительного времени. Кроме того, он имеет низкий уровень шума и вибрации, что делает его идеальным выбором для использования в помещениях с повышенными требованиями к комфорту.
Конструкция вентилятора выполнена из высококачественных материалов, обеспечивающих ему прочность и стойкость к коррозии. Благодаря этому он может работать даже в самых экстремальных условиях без потери своих характеристик. Кроме того, модель K3G310-BB49-32/K3G310BB4932 имеет защиту от перегрузки и короткого замыкания, что обеспечивает безопасную эксплуатацию.
Этот радиальный вентилятор подходит для широкого спектра применений – от систем кондиционирования до промышленных производств. Он легко устанавливается и подключается к существующей системе благодаря своей универсальности. Также стоит отметить его энергоэффективность – он потребляет минимальное количество энергии при максимальной производительности.
В заключение можно сказать, что модель K3G310-BB49-32/K3G310BB4932 от Ebmpapst – это надежное и качественное решение для вашей системы вентиляции. Она сочетает в себе высокую производительность, долговечность и безопасность, что делает ее идеальным выбором для любого объекта. Приобретая этот вентилятор, вы получаете не только эффективный инструмент для поддержания комфортного климата, но и гарантию качества от проверенного временем бренда.
