Радиальный вентилятор K3G133-RA01-03 центробежный тип исполнения. Вид защиты IP54. Максимальная производительность этой модели составляет 280 куб. м. Его вес составляет 0,9 кг.
Описание вентилятора K3G133-RA01-03
| Номинальные параметры | ||
|---|---|---|
| Тип | K3G133-RA01-03 | |
| Двигатель | M3G045-АI | |
| Фаза | 1~ | |
| Номинальное напряжение | VAC | 230 |
| Ном. диапазон напряжения | VAC | 200 .. 240 |
| Частота | Hz | 50/60 |
| Метод опред. данных | мн | |
| Скорость вращения | min-1 | 3770 |
| Входная мощность | W | 27 |
| Потребляемый ток | A | 0,27 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 60 |
Технические характеристики
| Вес | 0,9 kg |
| Размер двигателя | 133 mm |
| Типоразмер двигателя | 45 |
| Покрытие ротора | Пассивирующая толстая пленка |
| Материал корпуса блока электроники | Алюминиевое литье |
| Материал корпуса | Полимер PA |
| Материал рабочего колеса | Полимер PA |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP54 |
| Класс изоляции | B |
| Степень защиты | H1+ |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40°С |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | Отсутств., открытый ротор |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Технические характеристики | – Выход 10 VDC, макс. 1,1 мА – Выход по частоте вращения – Ограничение мощности – Ограничение тока э/двигателя – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ – Интерфейсный разъем системы управления с БСНН – Распознавание перенапряжения – Защита от перегрева электроники/двигателя – Распознавание пониженного напряжения |
| ЕМС помехоустойчивость | Согл. EN 61000-6-2 (промышленная сфера) |
| ЕМС обратное воздействие на сеть | Согл. EN 61000-3-2/3 |
| ЕМС излучение помех | Согл. EN 61000-6-3 (бытовая сфера) |
| Защита двигателя | Электронная защита двигателя |
| Вывод кабеля подключения | Боков. |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 60335-1; CE |
| Допуск | EAC; UL 1004-7 + 60730; VDE; CCC; CSA C22.2 № 77 + CAN/CSA-E60730-1 |
Производительность

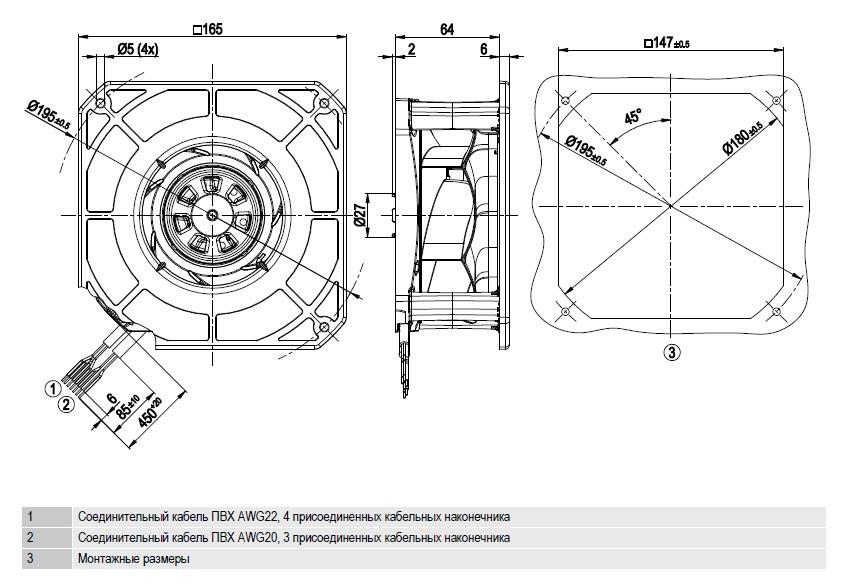

Габаритные размеры
Схема подключения K3G133-RA01-03
Вентиляторы радиального типа являются неотъемлемой частью многих систем охлаждения и вентиляции. Они обеспечивают эффективное циркулирование воздуха, что позволяет поддерживать оптимальную температуру и уровень влажности в помещении. И если вы ищете надежный, качественный и производительный радиальный вентилятор, то модель K3G133-RA01-03 от известного бренда Ebmpapst – это то, что нужно.
Этот уникальный продукт сочетает в себе передовые технологии и высокое качество материалов, что гарантирует его долгий срок службы. Вентилятор имеет компактные размеры (133 мм) и может работать при широком диапазоне напряжений (24-48 В), что делает его универсальным решением для различных задач.
Одной из главных особенностей этого радиального вентилятора является его высокая производительность. Благодаря специальной конструкции лопастей и двигателя с постоянными магнитами он обеспечивает мощный поток воздуха при минимальном уровне шума. Это делает его идеальным выбором для использования в помещениях, где требуется высокая производительность при минимальном уровне шума.
Кроме того, этот вентилятор имеет низкое энергопотребление и высокую эффективность, что позволяет сэкономить на расходах за электроэнергию. Он также обладает защитой от перегрузки и короткого замыкания, что повышает безопасность его эксплуатации.
K3G133-RA01-03 от Ebmpapst – это не только функциональный и надежный продукт, но и стильное дополнение к любой системе охлаждения или вентиляции. Его компактный дизайн позволяет легко интегрировать его в любое пространство без лишних хлопот. К тому же он имеет высокую степень защиты (IP44), что делает его подходящим для использования как внутри помещений, так и на открытом воздухе.
В заключение можно сказать, что K3G133-RA01-03 – это оптимальное сочетание качества, производительности и функциональности. Он идеально подойдет для использования в различных областях, где требуется эффективная циркуляция воздуха. Приобретая этот радиальный вентилятор, вы получаете надежное и долговечное решение для вашей системы охлаждения или вентиляции.
